Struttura impermeabile del bottone: coperture nichelate d'ottone di acciaio inossidabile, coperture di alta qualità del metallo, anello di gomma impermeabile, più pace dello spirito quando usando elettricità

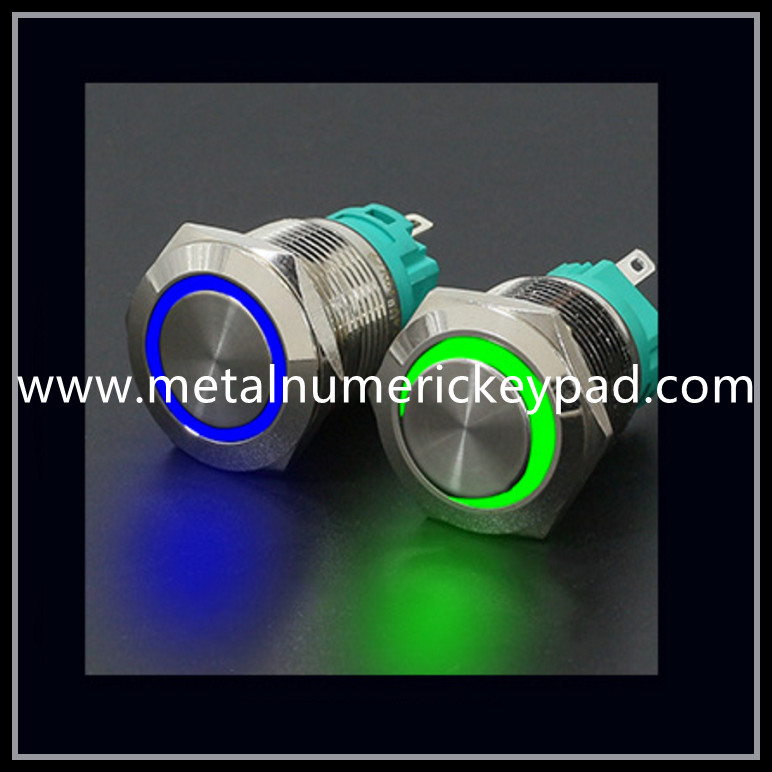

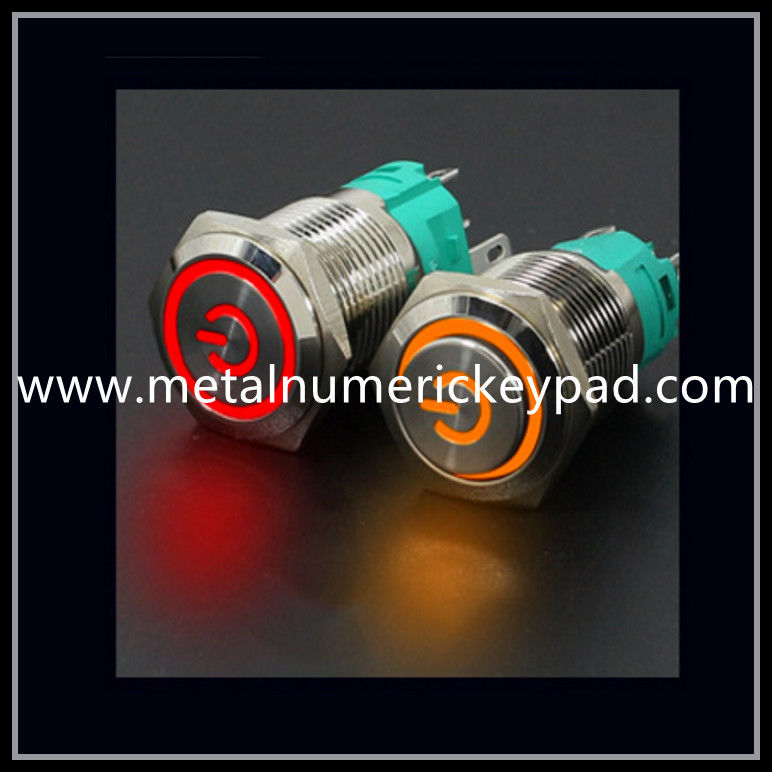

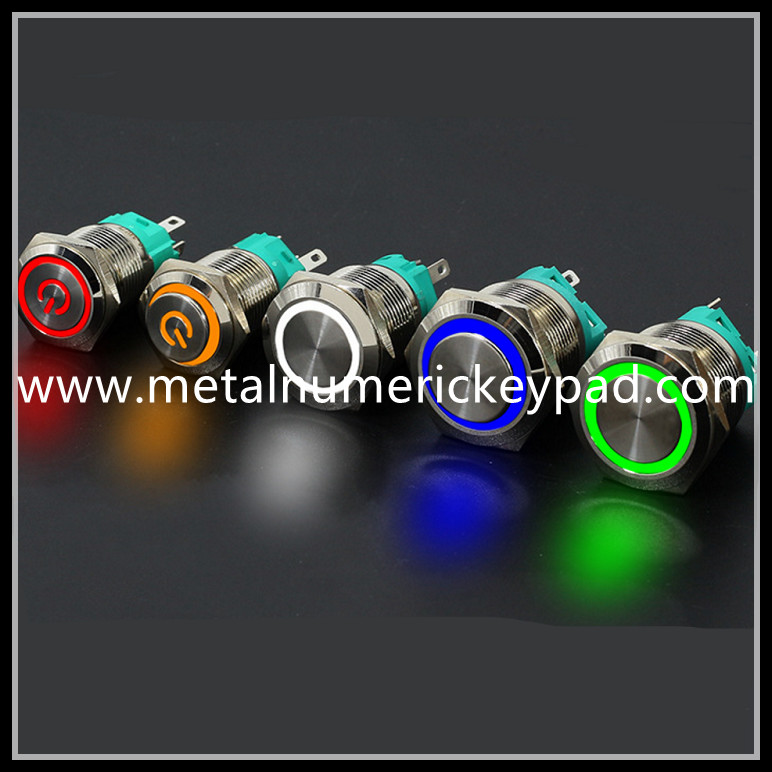

Descrizione del bottone illuminato: Il LED può scegliere vari colori, effetto della luce morbida, luminosità moderata, non clamorosa, lunga vita; il simbolo di potere dell'anello è illuminato e la luce dell'anello è illuminata;
Prestazione di micro commutatore del metallo:
Contatto normalmente aperto (NO): Normalmente fuori nello stato, sarà sopra dopo la pressatura
Contatto normalmente chiuso (NC): solitamente in sullo stato ed allora staccato dopo la pressatura
Ripristino automatico: Dopo la pressatura, il bottone risistemerà e rimbalzerà non appena la mano è liberata (quali i bottoni del computer, i commutatori del campanello)
Autobloccante: Dopo la pressatura, il bottone è chiuso e poi premendo ancora, il bottone può riprendersi (per esempio, il commutatore della parete a casa)

Immagine fisica del bottone di commutatore della cassa del computer:

Cablaggio delle istruzioni per le luci di segnalazione del metallo:
Collegamenti normalmente aperti 1: non colleghi il commutatore acceso al perno normalmente aperto NON e la luce del LED accenderà una volta urgente
1: il livello più basso dell'alimentazione elettrica è collegato al terminale comune C;

2: il perno normalmente aperto NON ed il livello positivo del LED sono collegati al livello positivo del dispositivo;

3: il livello di potere negativo e l'elettrodo negativo del LED sono collegati insieme al palo negativo del dispositivo;

Collegamenti normalmente aperti 2: colleghi il commutatore acceso al perno normalmente aperto NO e la luce del LED è sempre sopra;
1: la fase positiva del LED ed il terminale comune sono collegati al polo positivo dell'alimentazione elettrica;

2: ilpernonormalmente apertoNOè collegatoalpolo positivodeldispositivo;

3: il palo negativo dell'alimentazione elettrica ed il palo negativo del LED sono collegati insieme al palo negativo del dispositivo;

Collegamenti normalmente chiusi 1: Colleghi il commutatore acceso al perno normalmente chiuso NC e la luce del LED uscirà una volta urgente;
1: la fase positiva dell'alimentazione elettrica è collegata al terminale comune C;

2: il perno normalmente chiuso NC e la fase positiva del LED sono collegati alla fase positiva del dispositivo;

3: il palo negativo dell'alimentazione elettrica ed il palo negativo del LED sono collegati insieme al palo negativo del dispositivo;

Collegamento normalmente chiuso 2: colleghi il commutatore acceso al piede normalmente chiuso NC, la luce del LED è sempre sopra
1: Colleghi il polo positivo del LED ed il terminale comune al polo positivo dell'alimentazione elettrica;

2: Colleghi il perno normalmente chiuso NC al polo positivo del dispositivo;

3: Colleghi il palo negativo dell'alimentazione elettrica ed il palo negativo del LED al palo negativo del dispositivo;

Nessun collegamenti normalmente aperti leggeri: premi il bottone per alimentare sopra il dispositivo;
1: Colleghi un'estremità dell'alimentazione elettrica al bottone «C» (estremità comune);

2: Colleghi il commutatore NO (IE, estremità normalmente aperta) ad un'estremità del dispositivo;

3: Colleghi l'altra estremità dell'alimentazione elettrica al dispositivo;

Collegamento normalmente chiuso senza luce: spenga il dispositivo quando il bottone è premuto;
1: Colleghi un'estremità dell'alimentazione elettrica al terminale «comune» del bottone «C»;

2: Colleghi il commutatore il NC (IE normalmente chiuso) ad un'estremità del dispositivo;

3: Colleghi l'altra estremità dell'alimentazione elettrica al dispositivo;
