Nome del consiglio principale: circuito con lo schermo

Modello del comitato per il controllo: GZ-BK008-V1.0

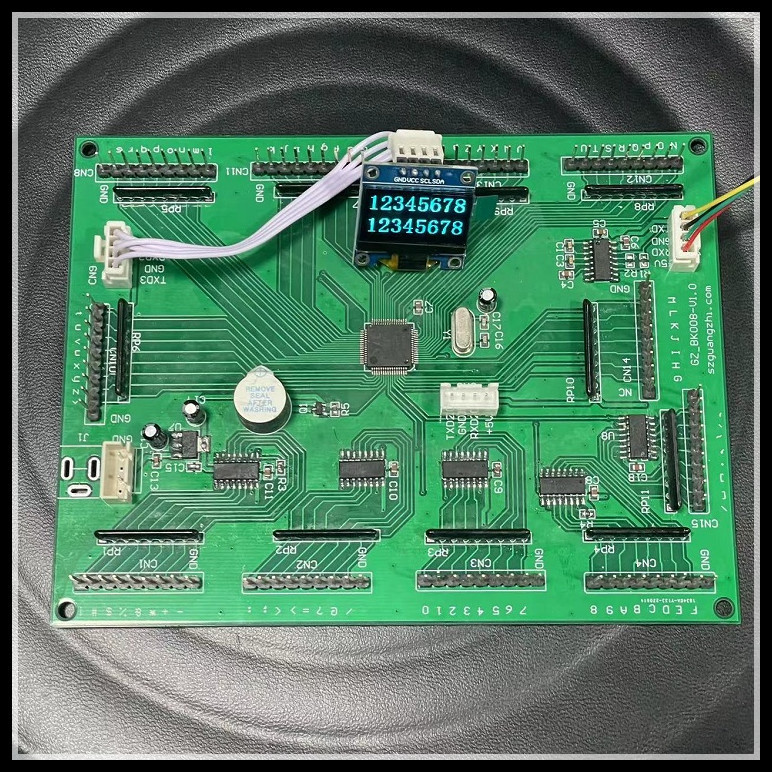

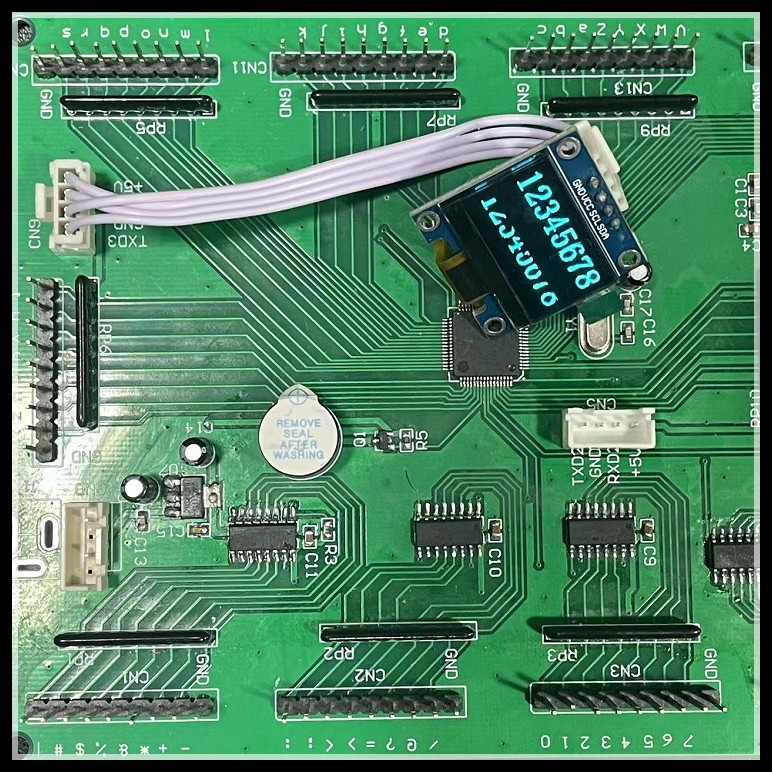

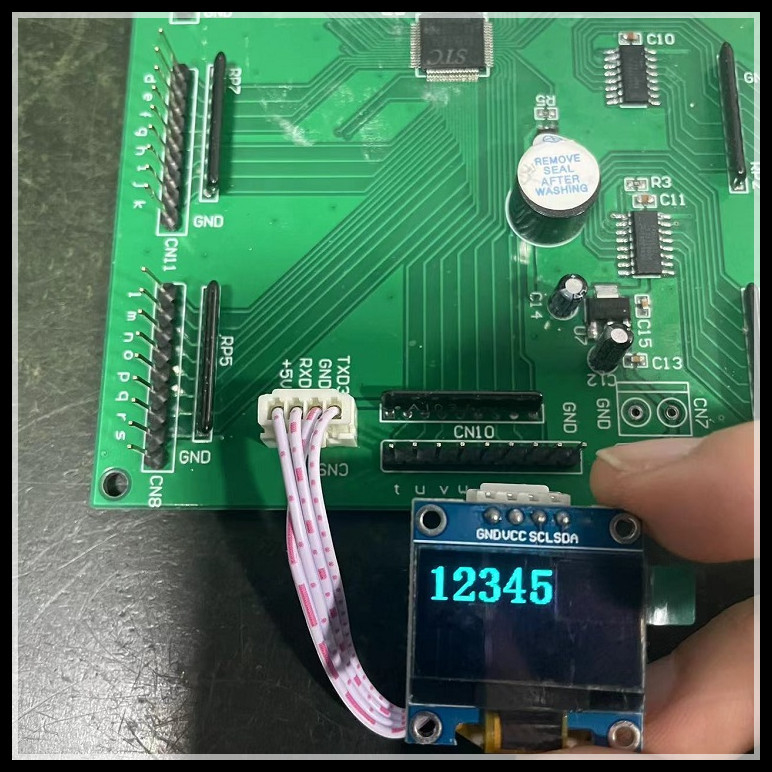

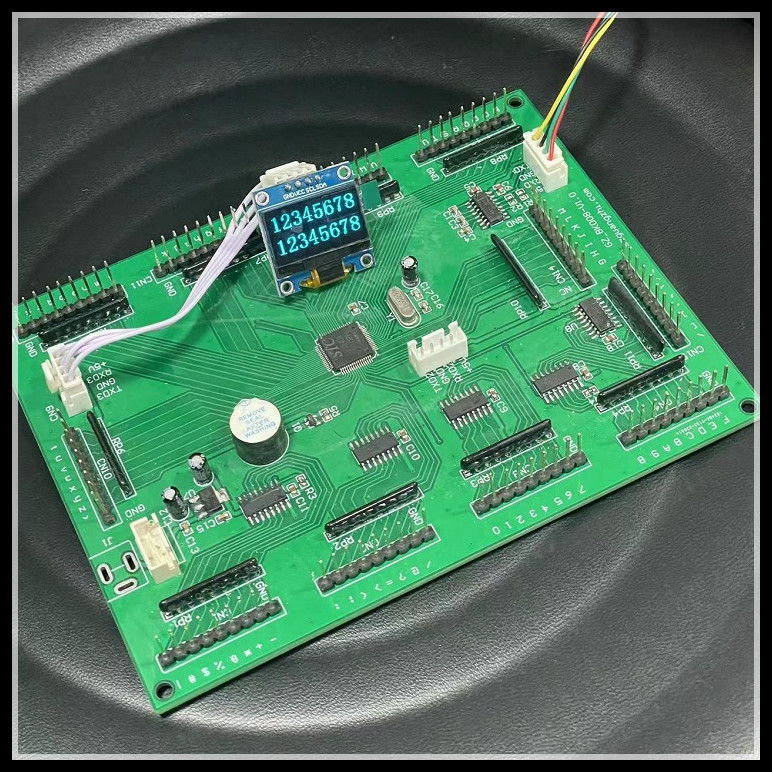

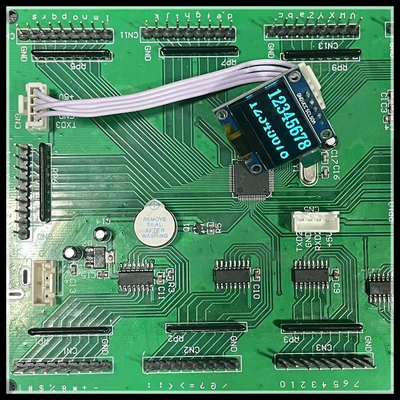

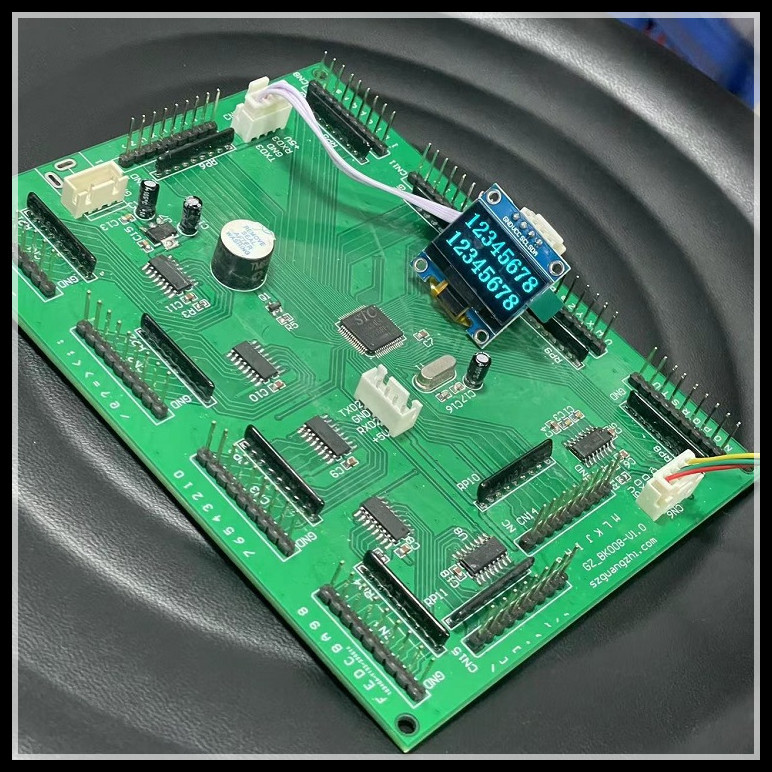

Descrizione di mainboard: L'interfaccia è interfaccia R232, che può essere collegata a 80 bottoni esterni e può essere collegata a due schermi di visualizzazione al massimo. Le visualizzazioni 2 linee e la dimensione possono essere regolato. Quando le visualizzazioni 2 linee, ogni linea ha un massimo di 8 caratteri e soltanto l'inglese e numeri sono visualizzati;

Operazione della visualizzazione di mainboard:

1. Lo schermo visualizza soltanto due linee ed ogni linea visualizza soltanto 8 caratteri. Quando più di 8 caratteri sono input nella finestra di dialogo, solo i primi 8 caratteri sono visualizzati; se ci sono di meno di 8 caratteri, gli spazi possono essere usati invece. Se i caratteri in ogni linea necessità di essere concentrato, la sostituiscono con uno spazio;

2. Introduca il contenuto della prima linea dello schermo: 1 più il contenuto desiderato, per esempio: 112345678, le visualizzazioni: 12345678

Introduca il contenuto della seconda linea dello schermo: 2 più il contenuto desiderato, per esempio: 212345678, le visualizzazioni: 12345678

Rimuova il contenuto della prima linea di schermo: direttamente l'input 1, manuale scelto invia, la prima linea di schermo sarà eliminato direttamente;

Rimuova la seconda linea del contenuto dello schermo: direttamente input 2, manuale scelto inviare, quindi direttamente chiaro la seconda linea di schermo;

Chiaramente tutto il contenuto dello schermo: direttamente entri in 3, selezionano il manuale per inviare e lo schermo sarà rimosso direttamente;

Protocollo di comunicazione della scheda madre:
