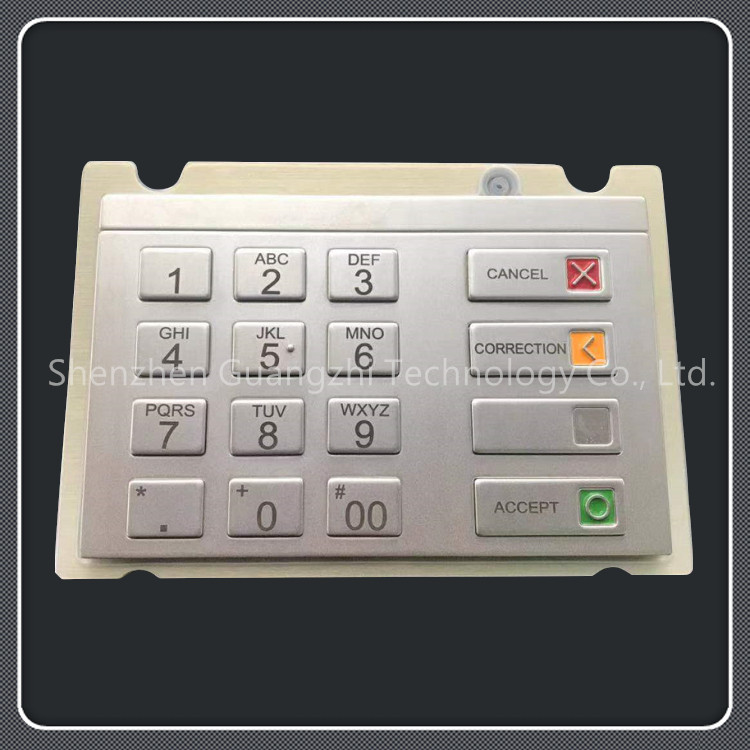

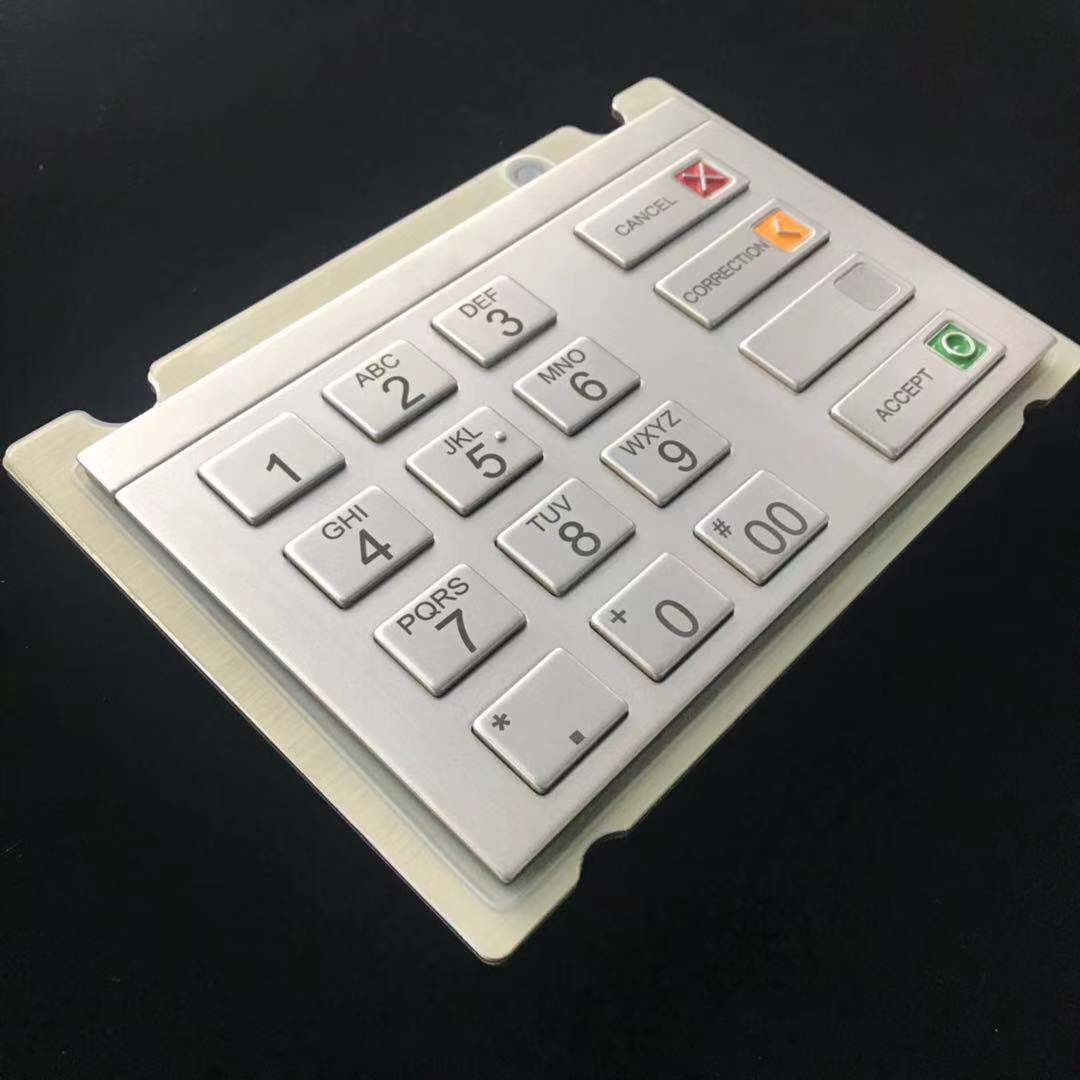

Tastiera di crittografia di BANCOMAT dell'acciaio inossidabile, interfaccia inclusa di USB del chip di sicurezza

1.Introduction

P7 è progettato e fabbricato conformemente alle norme di alto livello del chip di sicurezza industriale e completamente alla conformità with il più ad alto livello dei requisiti nazionali ed internazionali di certificazione di sicurezza finanziaria. Con la rilevazione di intrusione meccanismo-perforazione-resistente (intrusione), anti-smonti, sostituzione ecc. a prova di, può rendere la parola d'ordine dell'utente molto più sicura. Questo prodotto può essere ampiamente usato nella finanza, nelle telecomunicazioni, nella difesa nazionale ed in altri campi; può anche impedire le informazioni dell'utente d'alterazione illegali dell'attaccante.

caratteristica 2.Physical

2,1 dimensione

• Dimensioni:

  • L×W×H: 176 mm×121.5mm×31mm

Disegno P7

2,2 unità di elaborazione e memoria

        Unità di elaborazione:

        Il centro dell'unità di elaborazione di ARM® Cortex® M3

        frequenza operativa del centro 60MHz attraverso il
 di PLL

        Memoria:

        Spazio di codice: 512 kbyte

        Spazio di dati: 96 kbyte

2,3 connettore

         Connettore di USB

P7 adottano il recipiente standard «di B» per l'interfaccia di USB.

P7 è un dispositivo Bus a forza di velocità massima USB2.0-compliant. Il requisito massimo del consumo corrente del EPP è 500mA facendo uso di questa interfaccia.

Assegnazione di termine del connettore di USB come qui sotto:

           Connettore di FDK

P7 forniscono un connettore di FDK per sostenere una tastiera chiave di funzione 8. Il connettore proviene da ZEQAN-TECH (codice del prodotto: A2023-2X05A).

caratteristica 3.Product

3,1 caratteristiche ambientali

        Alimentazione elettrica: 4.0V~5.50V, 500mA (potere del bus di USB)

       Gamma di temperatura di funzionamento: - 25°C ~ +65°C

       Gamma di temperature di stoccaggio: - 30°C ~ +70°C

       Gamma di temperature di trasporto: -30°C ~ +70°C

       Umidità relativa di funzionamento: 5% ~ destra di 95% senza condensazione

       Umidità relativa di stoccaggio: 5% ~ destra di 98% senza condensazione

       Umidità relativa di trasporto: 5% ~ destra di 98% senza condensazione

       Altitudine di funzionamento massima: 3000 metri

3,2 prova e certificazioni

         Protezione dello spruzzo d'acqua/polvere: IP65

         Conformità di RoHS

         MTBF: Min.100, 000hours con 100.000 transazioni all'anno

         EMI/EMP EN55032/A per le emissioni

EN55024 per immunità

IEC61000-4-2 Livello 4 per ESD (contatto: ±8KV; Aria: ±15KV)

Vendita al dettaglio di IEC/EN 61000-4-4: 3 per lo scoppio (2kV sulle linee elettriche, 1kV sulle linee di dati)

        Certificazioni:

                              CE

                              CB

                              PCI 4.X

                              PTS2.X

                              GUOMI

3,3 prestazione di battitura

       Rimuova la forza del commutatore: 2.5N±0.4

       Forza numerica di chiavi: 3.5N±0.7 (centro); 2.5N±0.5 (bordo)

       Forza di tasti funzione: 7.0N±1.0 (centro); 3.0N±0.5 (bordo lungo)

       Durata delle chiavi: 2.000.000 cicli minimum@5N

3,4 prestazione della batteria

       ºC di life@25 della batteria (senza carico): anni >10

       ºC di life@25 della batteria (con il carico): anni >5

caratteristica 4.Software

4,1 formato del blocchetto di Pin

        IBM 3624

        ANSI

        ISO0

        ISO1

        ISO3

4,2 aggiornamento dei firmware

Sostenga i firmware autenticati aggiornati e rimanga configurazione di dispositivo ed il valore chiave.

4,3 algoritmo

        DES/TDES cifrano/decrittazione (ECB/CBC)

       Coppia di chiavi SM2 generata

       SM2 cifrano/decrittazione

       Il segno SM2/verifica

       SM3 sminuzzano

       SM4 cifrano/decrittazione (ECB/CBC)

       Calcolo del MACKINTOSH DES/TDES/SM4

4,4 rilevazione autorizzata di rimozione

4,5 generazione di dati casuali

4,6 modifica della disposizione della tastiera

4,7 entrata di solo testo entry/PIN

4,8 entrata di parola d'ordine/entrata di chiave primaria terminale

4,9 supporto XFS 3,3 (estensioni per i servizi finanziari)

4,10 diagnosi di stato di dispositivo di sostegno facendo uso di indicatore luminoso

4,11 ambiente di software

Correndo in WINXP e in WIN7 tutta l'edizione e riconosciuto come (dispositivo NASCOSTO del dispositivo dell'interfaccia umana).
