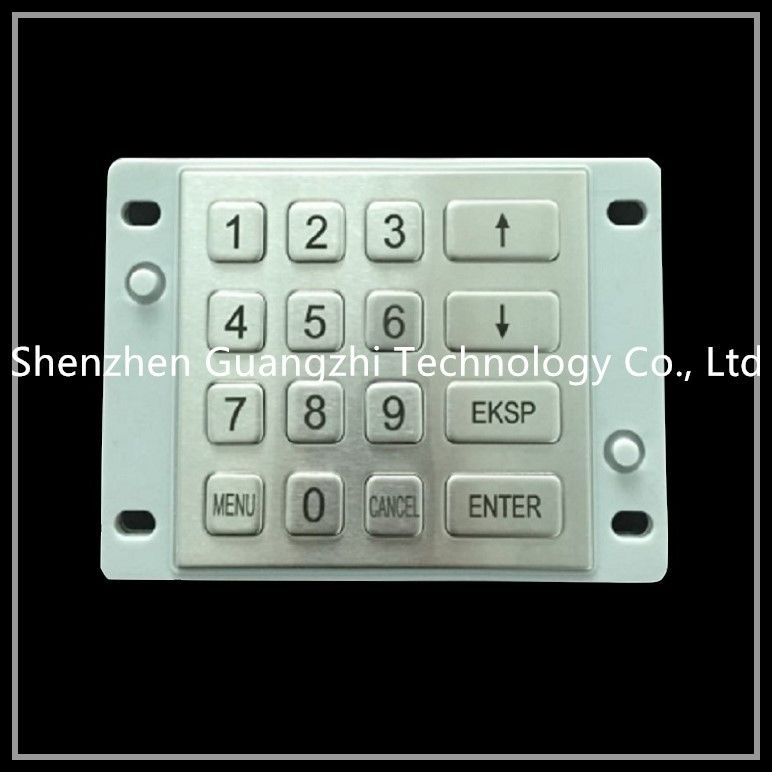

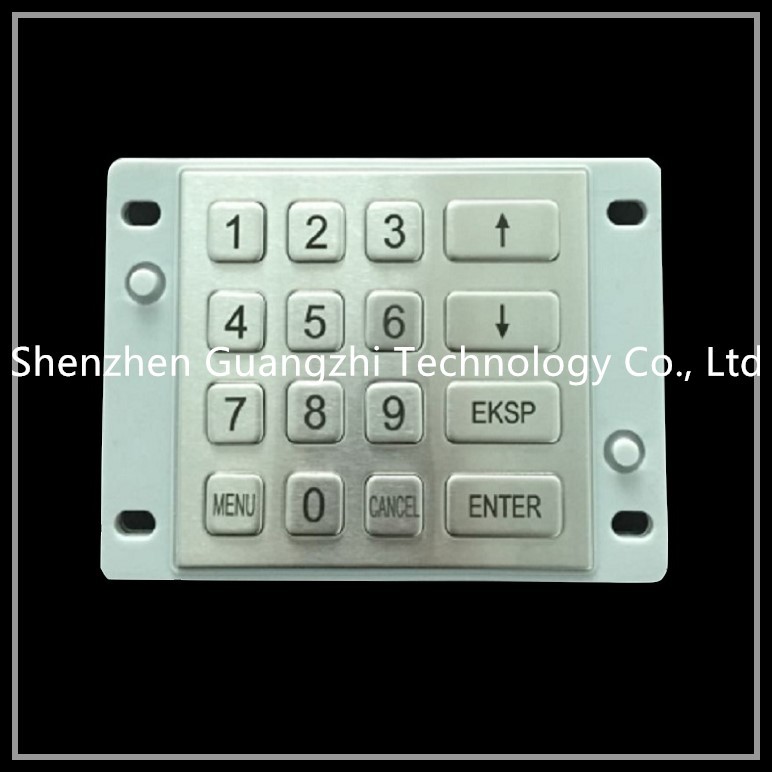

Tastiera impermeabile di crittografia del metallo di trafilatura di EPP per il BANCOMAT ed il chiosco

Nome di prodotto: Tastiera di crittografia del metallo

Modello del prodotto: GZ-B009026G

Specificazione di prodotto: 100*91.5mm

1 panoramica

Questo prodotto è una tastiera di parola d'ordine del metallo con 4 funzioni della carta di PSAM. Con le funzioni DES e 3DES,

Sostenga la carta di PSAM che aderisce a ISO7816, alla t = 0 ed a T = 1 protocollo

un indice di 2 prestazioni

2,1 parametri di comunicazione

Interfaccia di comunicazione standard di pubblicazione periodica RS232. 1 bit di inizio, 1 bit di stop.

Tasso facoltativo di comunicazione: 9600 bps.

Formato di dati facoltativo: n, 8, 1

specificazione 2,2 e velocità di operazione

In conformità con le specifiche della banca popolare della Cina.

Velocità di decrittazione e di crittografia < 1="" second="">

prestazione elettrica 2,3

Alimentazione elettrica: Alimentatore in CC CC + 5V.

Consumo di energia: sotto 1W nello stato di lavoro e sotto 200MW nello stato non di lavoro.

Conservazione chiave di interruzione di corrente: quando l'alimentazione elettrica è tagliata istantaneamente ed a lungo, i dati di memoria non saranno persi.

2,4 proprietà meccaniche

Vita chiave: oltre 200000 volte.

Pressione chiave: 3N (n).

Colpo chiave: 0.45mm.

Materiale chiave: acciaio inossidabile.

Materiale del pannello: acciaio inossidabile.

Caratteri di superficie chiave: iscrizione del laser e forte pittura.

adattabilità ambientale 2,5

Temperatura di lavoro: - 10 ℃ ~ + un'umidità relativa di 40 ℃: 40-90% (in condizioni normali).

Temperatura di stoccaggio: - 30 ℃ ~ + un'umidità relativa di 55 ℃: 20-95% (nessuna condensazione).

Pressione atmosferica: 60-106 kPa.

affidabilità 2,6

MTBF >20000H, MTTR<30min>

3 comandi da tastiera

Formato di comando: 02h + < ln=""> + < CMD=""> + < data=""> + < BCC="">

Formato di ritorno: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">

Ln -- rappresenta il numero dei byte di CMD e dati o st e dati.

CMD -- parola chiave di comando.

Dati -- informazioni di dati scambiate.

BCC -- esclusiva o totale di controllo di byte da ln ai dati.

St - spieghi come segue:

04H - ordini eseguito con successo

15h - faccia torto al parametro di comando

80h -- errore di intervallo

A4H -- il comando può essere eseguito con successo, ma la chiave primaria è invalida

B5h -- comando e chiave primaria invalidi

E0h -- comando invalido

FXH - errore nell'autoverifica:

CPU X=0 sbagliato

X=1 SRAM sbagliato

La tastiera X = 2 ha errore di cortocircuito

Un errore livellato di X = 3 pubblicazioni periodiche

Errore di carta di X = 4 CPU

Un guasto di X = 6 chiavi primarie

X = 7 vari. Errore

3,1 prendono il numero di versione del prodotto ed altri parametri.

Comando: 02h + 01h + 30h + < BCC="">

Ritorno: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">. La st può essere 04H, 15h, e0h, F0H. F0H indica che il chip di e2rom non è installato.

Descrizione: i dati = il ver + lo Sn + il rechang, in cui VER è il numero di versione di 16 byte (codice ASCII), i primi 4 byte (DCB) di Sn sono il numero di serie di produzione, gli ultimi 4 byte sono tutto il «00" (se c'è un chip crittografico di algoritmo, è il suo numero) e il rechang è il periodo di carico di 2 byte (supporto dell'hardware richiesto).

l'autoverifica di risistemazione di programma 3,2, chiude a chiave non eliminato.

Comando: 02h + 01h + 31h + < BCC=""> (02h + 02h + 31h + 38h + BCC possono reinitialize 8 chiavi primarie nella tastiera a 38h)

Descrizione: dopo l'autoverifica della tastiera, se la chiave primaria è valida (16 chiavi primarie sono verificate da BCC), il cicalino suonerà una volta e lo stato di autoverifica è in st.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, e0h, FXH.

3,3 installano la chiave primaria (eccezione fatta per il modo della carta di Sam).

Comando: 02h + 0ah + 32H + < m=""> + < TMK=""> + < BCC="">

Descrizione: il numero m. della chiave primaria è di 1 byte (00-0fh) e le 16 chiavi primarie TMK sono 8/16/16 byte (che corrispondono al DES, a 3DES ed ai modi del chip rispettivamente). Se il numero m. della chiave primaria è di 1 byte (41-4fh), deve essere decifrato e conservato con la chiave primaria originale dello stesso numero.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, A4H, b5h, C4H, d5h, E0. 04H indica che la chiave primaria è stata caricata.

3,4 installano la chiave del lavoro (eccezione fatta per il modo della carta di Sam).

Comando: 02h + 0Bh + 33H + < m=""> + < n=""> + < WP=""> + < BCC=""> ciphertext WP è di 8 byte

Descrizione: il ciphertext chiave di lavoro WP è 8/16/24 byte (che corrispondono al DES, a 3DES ed ai modi del chip rispettivamente).

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Nota: la chiave di lavoro no la n (00-03h) è usata per cifrare la chiave di lavoro WP con la chiave primaria no la m. (DES/3DES). Dopo che la tastiera di parola d'ordine è decifrata, l'area chiave di lavoro del WP è conservata per il comando di decrittazione e della crittografia di seguenti dati della tastiera.

numero o codice fiscale di carta 3,5 installato (per crittografia anxix9.8)

Comando: 02h + 0dh + 34h + < card-no=""> + < BCC="">

Descrizione: il numero di carta o spiega carta-nessun è un codice numerico ASCII di 12 byte.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, C4H, d5h, e0h.

3,6 iniziano la crittografia della tastiera di parola d'ordine

Comando: 02h + 06h + 35h + < pin-l=""> + < jm-md=""> + < ts-md=""> + < timeout=""> + < BCC="">

Descrizione: la seguente tavola

Funzione: accenda automaticamente la tastiera e permetta l'input chiave dopo il richiamo. Una volta introdotto, è richiesto di giudicare la lunghezza della parola d'ordine dell'input rispetto al perno-l, se è di meno che il perno-l

Ma se c'è una chiave di conferma, o il perno-l non ha bisogno di una chiave di conferma, deve essere completato con 00/FFH ad un multiplo di numero intero di 8 byte di lunghezza. Secondo il modo della crittografia, se l'operazione del carta-nessun ed informazioni dell'identità del perno è necessaria (secondo ansix9.8 o iso 9564 o ibm3624 durante l'operazione del blocchetto di perno), quindi l'operazione della crittografia di parola d'ordine è effettuato ed infine i dati restituiti sono conservati nell'amplificatore fino ad ottenere il comando di parola d'ordine. Se uscite dopo l'intervallo, non ci sarà ciphertext nello stato restituito soltanto.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

una crittografia di 3,7 dati (eccezione fatta per il modo della carta di Sam).

Comando: 02h + 09 + 36h + < string=""> + < BCC="">

Descrizione: cifra la corda di solo testo di 8 byte con la chiave di lavoro corrente (DES/3DES). Realizzi la crittografia di parola d'ordine e restituisca i dati del ciphertext.

Ritorno: 02h + 09h + < st=""> + < ciphertext="" string=""> + < BCC=""> st possono essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

una decrittazione di 3,8 dati (eccezione fatta per il modo della carta di Sam).

Comando: 02h + 9 + 37h + < ciphertext="" string=""> + < BCC="">

Descrizione: decifra la corda del ciphertext da 8 byte con la chiave di lavoro corrente (DES/3DES). Realizzi l'operazione di decrittazione di parola d'ordine e restituisca i dati del chiaro testo.

Ritorno: 02h + 09h + < st=""> + < plain="" text="" string=""> + < BCC="">. La st può essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

corda di numero di serie del prodotto di 3,9 prese

Comando: 02h + 01h + 38h + < BCC="">

Ritorno: 02h + 09h + < st=""> + < serial="" number="" string=""> + < BCC="">. La st può essere 04H, 15h, e0h.

Nota: la corda di numero progressivo è di 8 byte. Ci sono un byte per l'anno (due bit per il codice di DCB), un byte per il mese (due bit per il codice di DCB) e due byte per il numero di serie di produzione (quattro bit per il codice di DCB). Gli ultimi quattro byte sono quattro 00h quando non c'è chip di algoritmo di cifra.

corda di esposizione 3,10

Comando: 02h + < ln=""> + 39H + < string=""> + < BCC="">.

Descrizione: di sostegno.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, e0h.

Nota: il codice di caratteri cinese è codificato secondo la fonte della tastiera di parola d'ordine ed il numero di carattere deve essere visualizzato dalla tastiera di parola d'ordine. Se nessuna parte della corda della tavola rimuove l'esposizione.

3,11 operazione del mackintosh di dati (eccetto il modo della carta di Sam)

Comando: 02h + 09h + 41h + < string=""> + < BCC="">

Descrizione: usi la chiave di lavoro del MACKINTOSH corrente (DES/3DES) per calcolare la corda di solo testo di 8 byte. Dati della corda del MACKINTOSH di ritorni.

Ritorno: 02h + 09h + la st + < MAC="" string=""> + < BCC=""> st possono essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,12 accedono alla parola d'ordine nella tastiera (eccezione fatta per il modo della carta di Sam)

Comando: 02h + 01h + 42h + < BCC="">

Descrizione: restituisce il ciphertext precedentemente cifrato nell'amplificatore e spegne lo stato di parola d'ordine per ristabilire lo stato originale.

Ritorno: 02h + 0eh + < st=""> + < ciphertext=""> + < CN=""> + < Sn=""> + < BCC="">. La st può essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Nota: il cn è un 1 numero progressivo dell'operazione di byte, con una parola d'ordine aggiunta per ogni operazione. Lo SN è il numero di serie unico del chip di cifra di 4 byte. Il codice di Pin permette soltanto 0-9 chiavi di numero, chiave di cancellazione e conferma la chiave. Il codice di Pin non può essere usato per altri tasti funzione, ma il codice originale sarà spedito se la tastiera è aperta prima della partenza.

3,13 attivano la chiave del lavoro (eccezione fatta per il modo della carta di Sam).

Comando: 02h + 03h + 43h + < m=""> + < n=""> + < BCC="">

Descrizione: attivi la chiave primaria no m. con la chiave no n del lavoro come la chiave dell'attività in corso la chiave di funzionamento corrente è specificata per tutte le operazioni di parola d'ordine in futuro. Se la chiave primaria è usata mentre la chiave di lavoro corrente, solo il parametro di m. (00-0fh) è necessario, che ha niente a che fare con n (00-03h). Vedi la spiegazione di comando B.16.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,14 rispediscono il carattere

Comando: 02h + 02h + 44h + < Chr=""> + < BCC="">

Descrizione: la tastiera di parola d'ordine immediatamente restituirà i caratteri ricevuti.

Ritorno: 02h + 02h + < st=""> + < Chr=""> + < BCC="">. La st può essere 04H, 15h, C4H, d5h, E0. Chr rappresenta un carattere ASCII.

3,15 inviano la tastiera del commutatore ed il suono chiave

Comando: 02h + 02h + 45h + < CTL=""> + < BCC="">

Descrizione: giri la tastiera inserita/disinserita di parola d'ordine, giri il suono chiave inserita/disinserita (BZ). Quando la tastiera è aperta, una volta che c'è una chiave di pressione, attivamente spedirà il codice del valore chiave. Se il suono di (BZ) del bottone è inoltre sopra, suonerà quando il bottone è premuto. Ci sono inoltre le regolazioni di parametro di comunicazione.

Ritorno: 02h + 01h + < st=""> + < BCC="">. La st può essere 04H, 15h, C4H, d5h, E0.
