2636 2633 2634 2637 circuito integrato Chips For Wired Mouse

Nome del chip: Chip del topo ottico
Modello del chip del topo: GZ-P001-KA2B
Descrizione di prodotto metallica del chip del topo: KA2.B è un chip altamente integrato del topo ottico con l'interfaccia di USB, usa più la tecnologia di fabbricazione avanzata e la migliore sensibilità. Può sostituire 2636, 2633, 2634 e 2637 chip.
Applicazione del prodotto: topo ottico metallico di USB;

Diagramma della disposizione del perno del chip

Regolazione di DPI del chip del topo: Il perno di DPI, utilizzato per fissare il valore di DPI, il seguente è diviso in tre situazioni per introdurre l'uso del perno di DPI.
Una regolazione di 1200 DPI: questo stato è lo stato di difetto, l'interni tirano sul metodo della resistenza sono usati, o un ohm esterno 51K tira sulla resistenza può essere collegato. Quando IC è alimentato sopra, controlli lo stato di questo perno e trovare che nessun livello esterno è collegato o un ohm esterno 51K tira sulla resistenza è collegato, metta il DPI interno a 1200. Schema circuitale tipico di applicazione, secondo le indicazioni della figura sotto la manifestazione:

Caratteristiche principali del chip metallico del topo:
1. interfaccia di USB, interfaccia PS2
2. singola alimentazione elettrica 5V
3. compatibile con il topo di Microsoft IntelliMouse 3D. Vista di Microsoft Windows di sostegni, XP, 2000, ME e 98 sistemi operativi
4. soddisfacente rispetto a Microsoft WHQL e USB-IF
5. supporto del bottone: sinistra, centro, destra; regolazione meccanica del codificatore DPI di Z-asse di sostegno: 800/1200 può essere messo fisso
6. DPI, potete anche commutare dinamicamente fra 400, 800, 1200, 1600
7. Con lo sleep mode e la funzione di sveglia automatica
8. circuito della gestione di potere di accessorio;
9. circuito di azionamento di accessorio LED
10. Nessuna progettazione esterna dell'oscillatore piezoelettrico
11. alta integrazione, poche componenti esterne
12. Conformi alla direttiva di ROHS
13. Pacchetto DIP12

I parametri elettrici del topo senza fili:

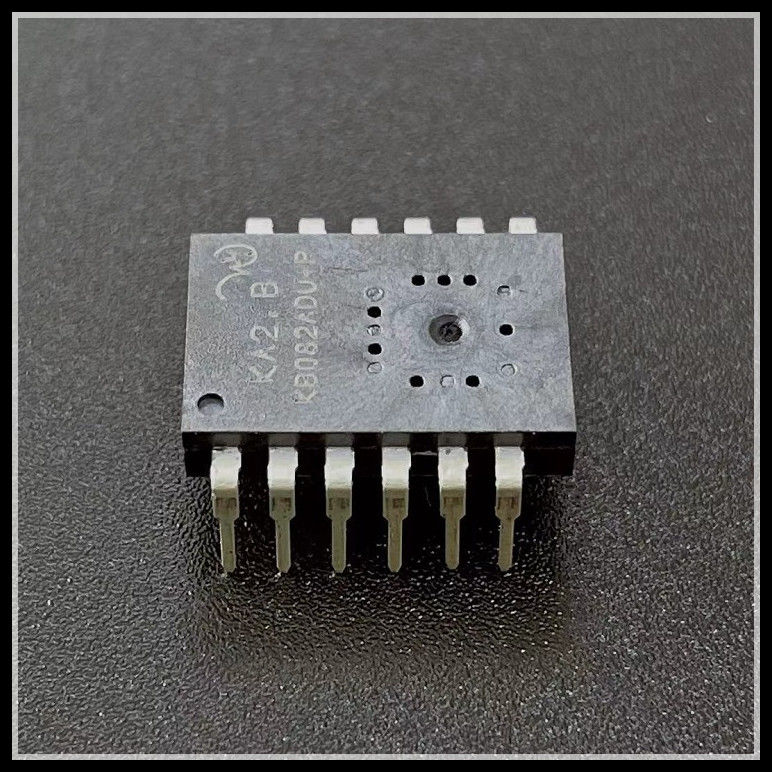

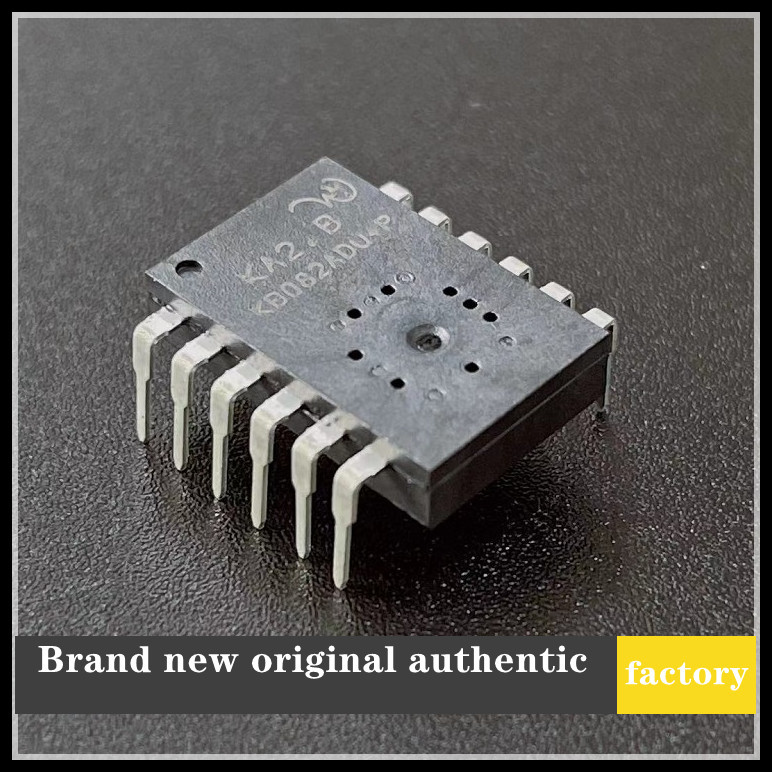

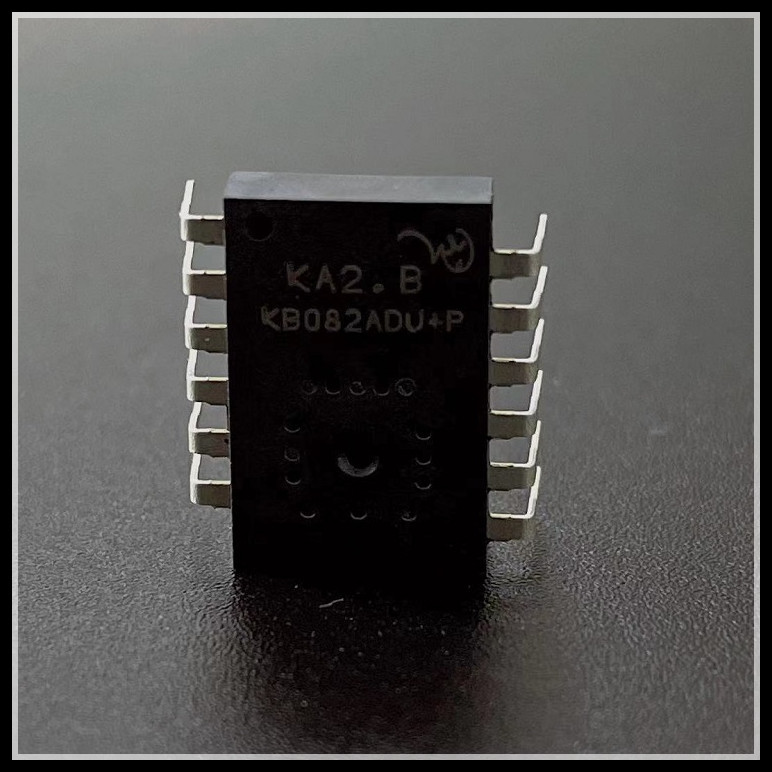

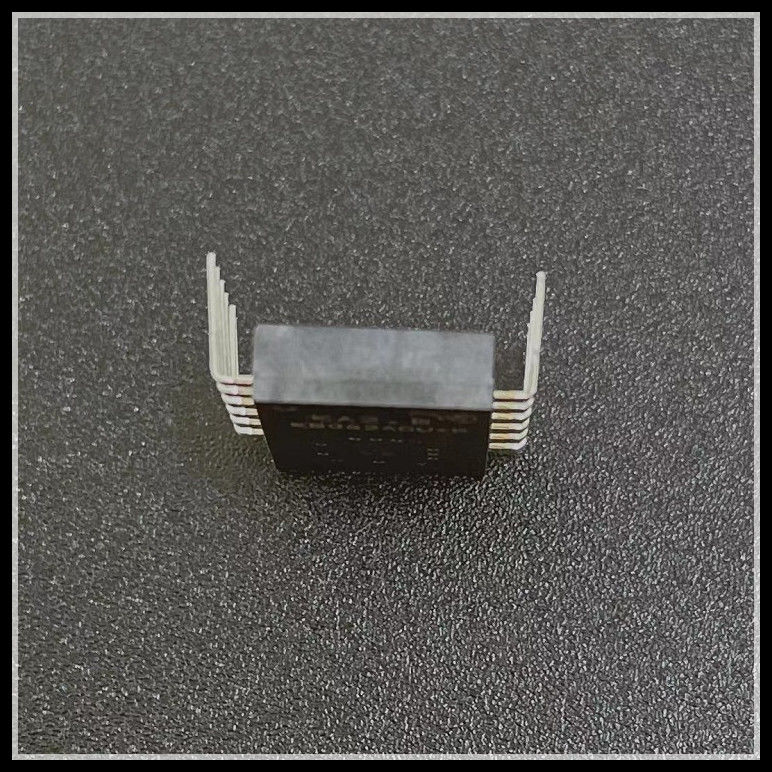

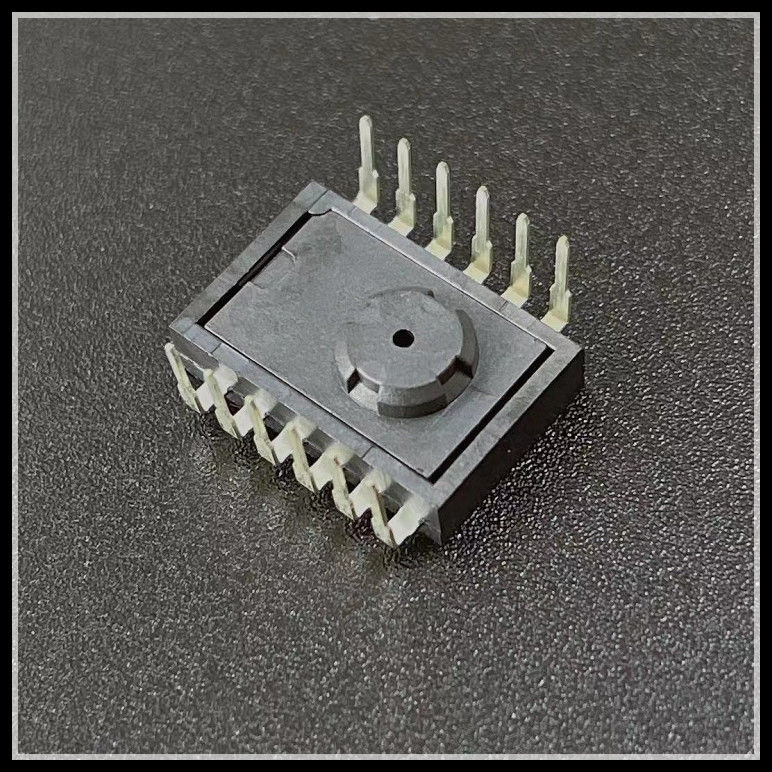

Presentazione di immagine di prodotto:
