Topo ottico senza fili Chip With di USB 3.2V 3204 3205 circuiti integrati di IC

Nome di prodotto di IC: Chip senza fili ottico del topo
Modello del prodotto del chip: GZ-P001-KA8
Descrizione di prodotto del circuito integrato: KA8 è un chip altamente integrato del topo ottico con l'interfaccia di USB che adotta la più tecnologia di fabbricazione avanzata e migliore abilità fotosensibile, che possono sostituire 3205 e 3204 chip originali di fase;
Applicazione del prodotto: topo ottico senza fili di USB;

Diagramma della disposizione del perno del chip:

Descrizione del perno del chip:

Caratteristiche del chip senza fili del topo:
1. singola alimentazione elettrica, gamma dell'alimentazione elettrica: 1.7V a 3.2V
2. tecnologia ottica precisa di previsione di spostamento
3. 2-D sensore di moto molto buon
4. velocità estremamente veloce del movimento di sostegno
5. velocità massima del movimento: 28 pollici/sec
6. IPC fino a 1600
7. Una volta che non state esercitando, immediatamente entri nel modo economizzatore d'energia
8. la trasmissione dei dati è realizzata attraverso l'interfaccia seriale
9. il temporizzatore a bassa potenza di accessorio (LPT), là è i due modi di sleep1/sleep2
10. Il topo può essere svegliato su dal perno di MOTSWK ed il sensore può svegliare dallo sleep mode
11. resistenza dilimitazione del LED: 68 ohm -470 ohm (secondo la soluzione reale per determinare la resistenza), hanno raccomandato: 100 ohm

specificazione:
Tensione di funzionamento dell'alimentazione elettrica: 1.73V ~ 1.94V (VDD e AVDD brevi) 2.2V ~ lente ottica 3.2V (VDD): Luminosità di 1:1: 28 pollici/sec IPC: 400/500/600/800/1000)/1200/1600 di frami per secondo (di difetto di IPC: 3000 strutture/sec. Corrente tipica di funzionamento:
movimento del @mouse 2mA (normale)
il @Mouse 300uA non si muove (Sleep1)
il @Mouse 60uA non si muove (Sleep2)
@power 7uA giù il modo

Lettura e scrittura del registro dell'interfaccia di SPI:
I registri nel segmento 0X00~0X0E di indirizzo possono direttamente essere indicati e scritti;
Colto e scrivere i registri nel segmento di indirizzo 0X10~0X7F deve in primo luogo aprire colta e scrivere i registri della protezione, cioè, configura i seguenti due registri (non utilizzati generalmente nelle applicazioni)
Scriva 0X5A a 0X09;
Scriva 0X9A a 0X5B.
C'è un oscillatore con una frequenza circa di 24Mhz dentro il V108, che può essere selezionato tramite il registro di configurazione. La configurazione specifica è come segue: in primo luogo accenda per scrivere la protezione
Reg0X51 = 0x0B è di selezionare la resistenza esterna, Reg0X51 = 0x09 è di selezionare la resistenza interna,
Reg0X53 è il registro di adeguamento della resistenza interna. Quando Reg0X53=0x00, la frequenza è il più alto e quando Reg0X53=0x7f, la frequenza è il più basso. Il valore di default Reg0X53=0x48.

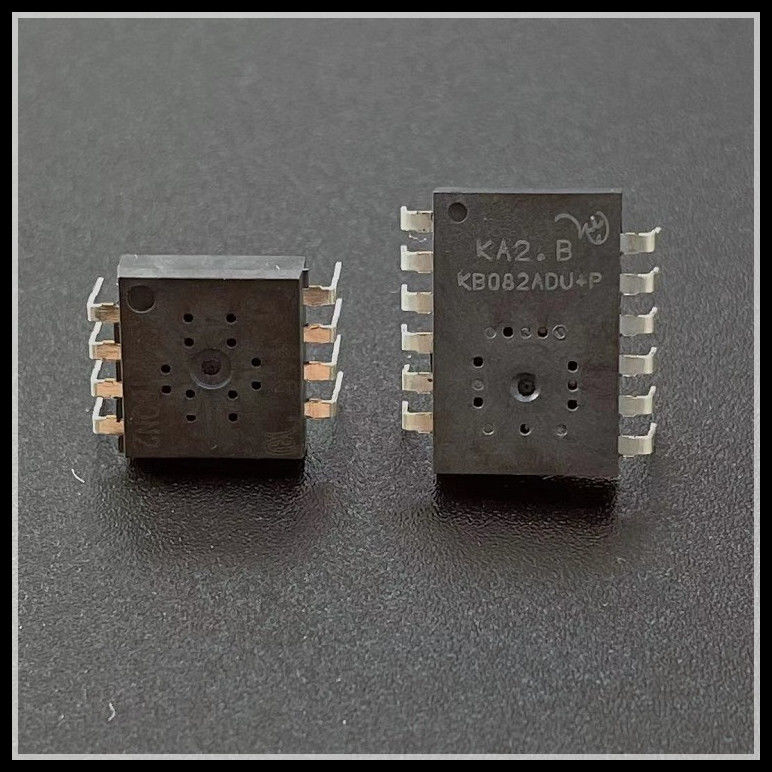

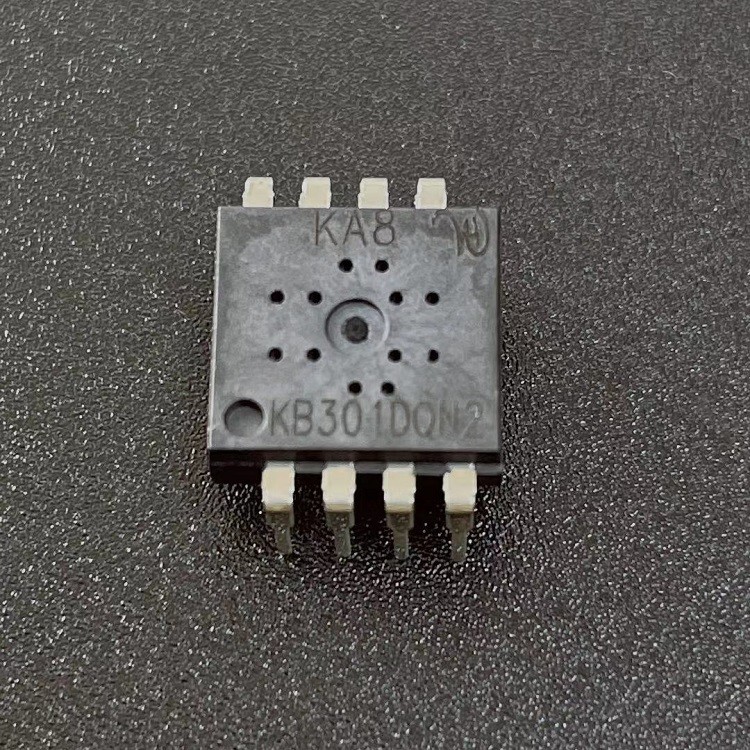

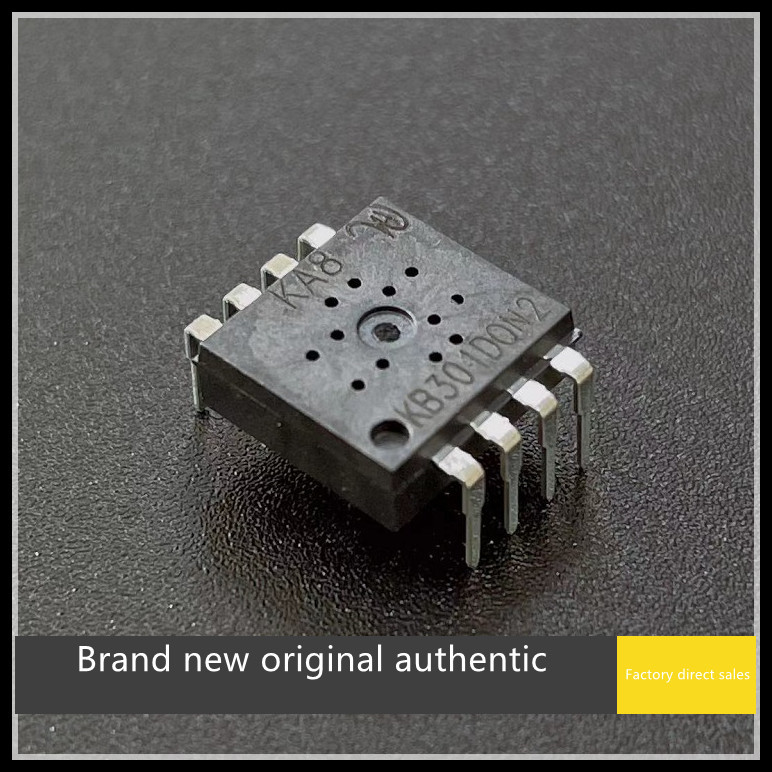

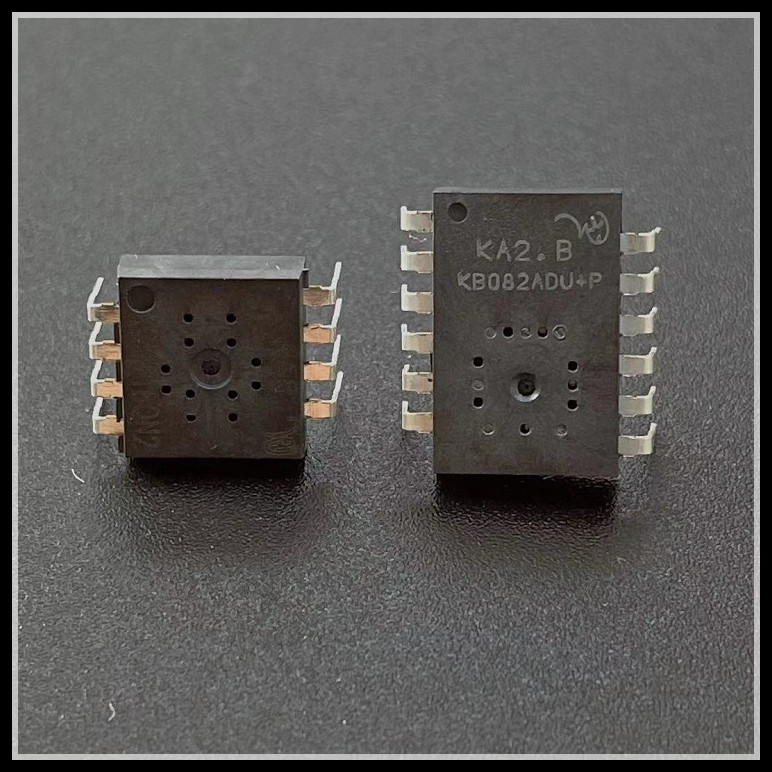

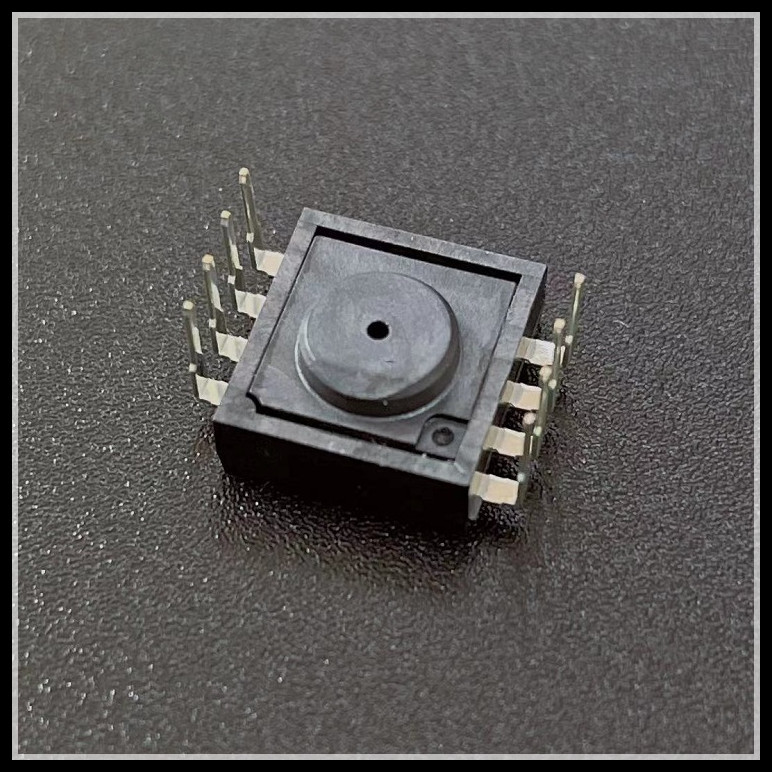

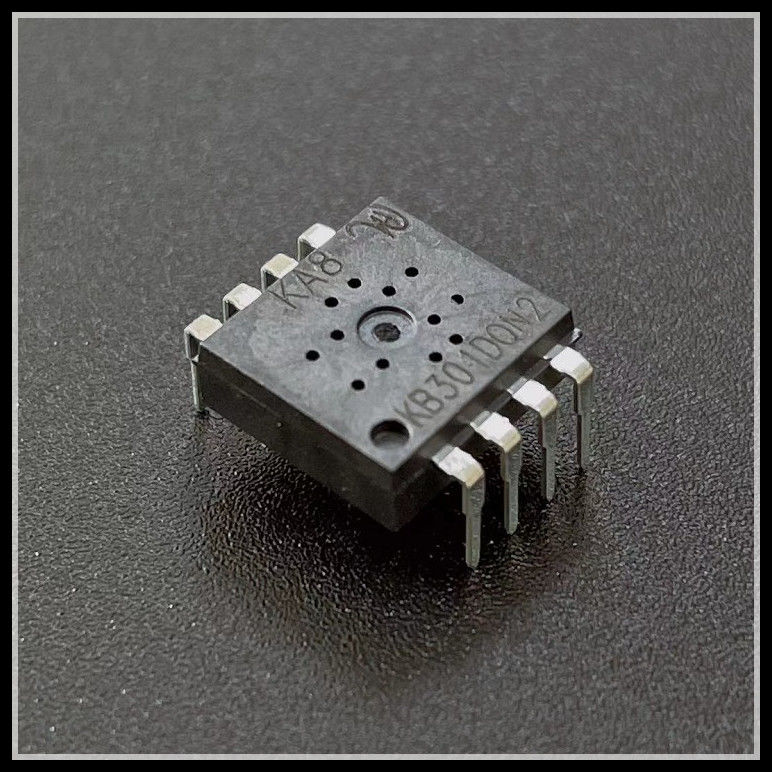

Immagine del chip:
