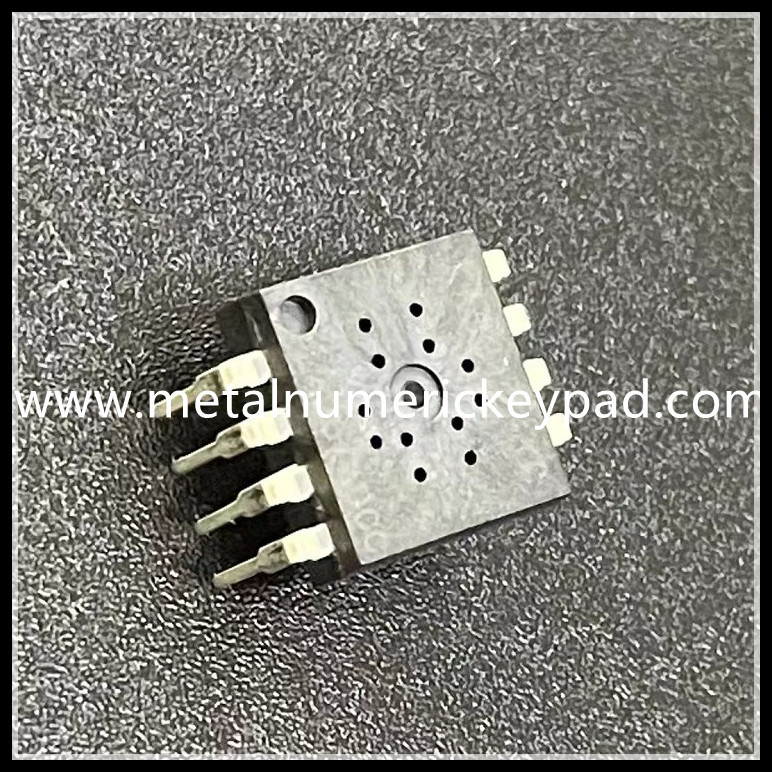

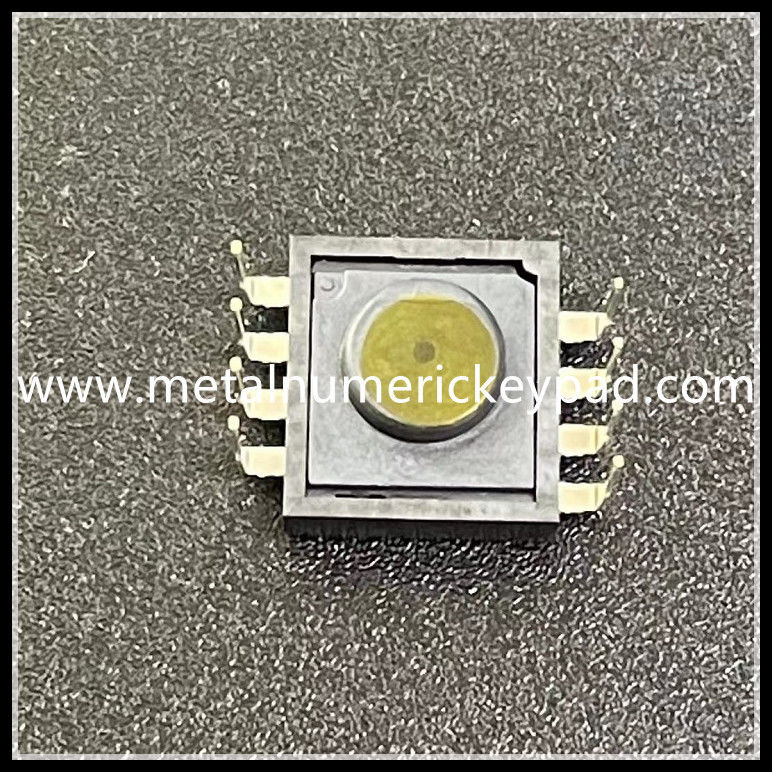

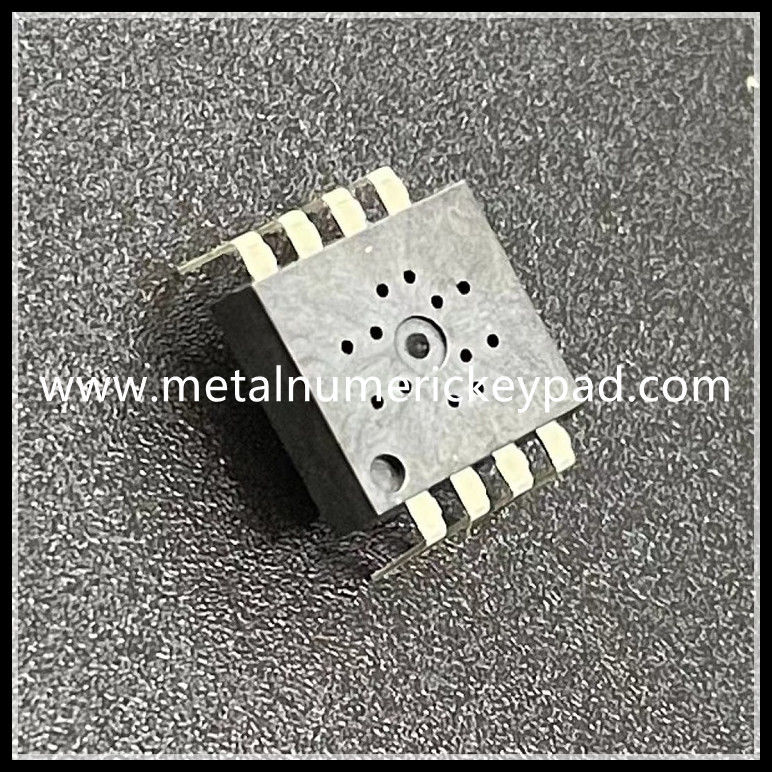

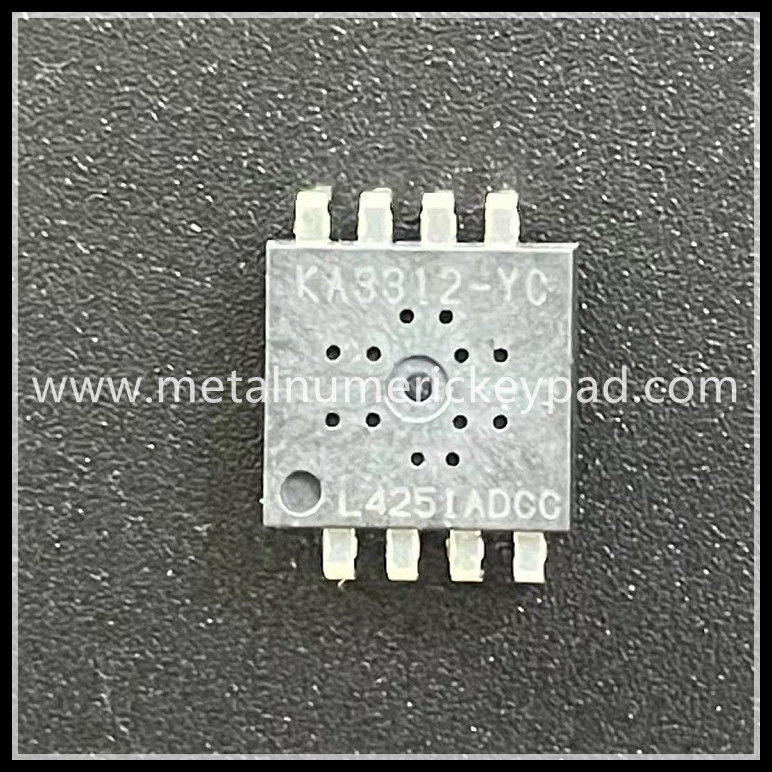

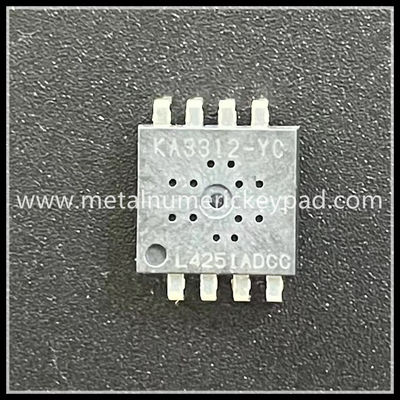

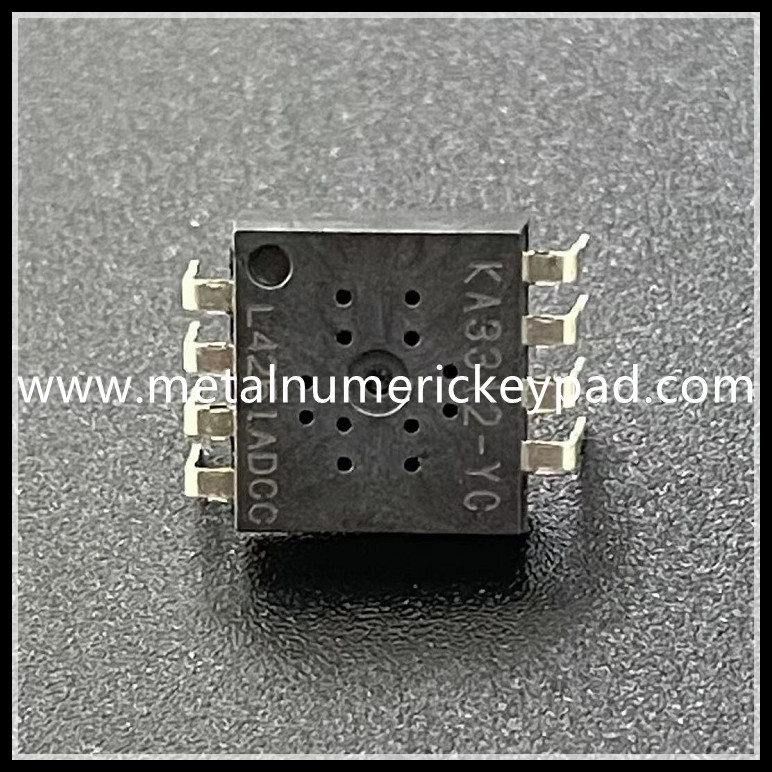

modello senza fili 3205 del chip 3204 del topo del circuito integrato di 2.7V IC

Nome di prodotto: chip senza fili del topo
Modello del prodotto: GZ-P001-KA3312

Caratteristiche

●Alimentazione elettrica di Signle
●Campo di potenza 2.1V -3.3V
●Tecnologia ottica di previsione di spostamento di precisione
●3 selezionabili metallici (difetto) o interfaccia seriale di SPI metallica 2
●8 bit selezionabile (difetto) o 12 pungenti lunghezza di dati di moto per Delta_X e Delta_Y
●Risoluzione selezionabile fino a 4000cpi con il punto di 47 IPC (basato su ingrandimento della lente x1)
●L'inseguimento si accelera ad accelerazione 30ips (pollici/sec) e 10g
●Temporizzatore incorporato di potere basso (LPT), modelli sleep1/sleep2/sleep3
●Controllo adattabile di frame per secondo per il risparmio di energia extra durante muoversi alle velocità differenti
●La resistenza dilimitazione del LED 0-68 Ω (determini in aereo reale), raccomanda 33 ohm.
●Pacchetto DIP8

Descrizione
KA3312 è un rendimento elevato ed il potere ultrabasso CMOS-ha elaborato il sensore ottico di immagine con i circuiti integrati di processo di immagine digitale. È basato su una tecnologia ottica di navigazione che misura i cambiamenti nella posizione otticamente acquistando le immagini di superficie sequenziali (strutture) e matematicamente determinando la velocità, la direzione e la grandezza di moto. Le informazioni del delta_X e del delta_Y di spostamento sono disponibili in registri che sono interfaccia seriale diretta accessibile di SPI. Un regolatore ospite legge e traduce i dati dall'interfaccia seriale di SPI in segnali di rf prima dell'invio loro al PC ospite. La parola «sensore», invece di KA8G2, è utilizzata nel documento.

Specificazione:

Interfaccia seriale
interfaccia seriale di 3-wired SPI
Il sensore sostiene 3 ha fissato l'interfaccia periferica di serie (SPI). Il regolatore ospite può usare SPI per scrivere e leggere i registri nel sensore e per leggere fuori le informazioni di moto. Il regolatore ospite inizia sempre la comunicazione; il sensore non inizia mai i trasferimenti di dati. NCS, SCLK e SDIO possono essere guidati direttamente dal regolatore ospite. SDIO può anche essere guidato dal sensore quando i dati sono letti fuori dai registri del sensore.
• NCS: Input scelto del chip (minimo attivo). NCS deve essere basso attivare SPI; altrimenti, SDIO sarà allo stato alto--z e SCLK sarà trascurato. NCS può anche essere usato per risistemare SPI nel caso un errore communicational accada.
• SCLK: Input di orologio. È generato sempre dal regolatore ospite.
• SDIO: Dati di ingresso/uscita bidirezionali
Protocollo della trasmissione
Il protocollo della trasmissione è un collegamento metallico 3, protocollo in semiduplex fra il regolatore ospite ed il sensore. Tutti i cambiamenti di dati su SDIO sono iniziati dal bordo di caduta su SCLK. Il regolatore ospite inizia sempre la comunicazione; il sensore non inizia mai i trasferimenti di dati. Il protocollo della trasmissione consiste di seguenti due modi di funzionamento.
