L'interfaccia senza fili metallica di USB del chip del topo ha integrato il chip del topo ottico di IC

Nome del chip: Chip del topo ottico
Modello del chip del topo: GZ-P001-1622

Funzione di Pin:
Le funzioni di piedinatura del chip sono come segue:
D+, D: Linee di dati differenziali dell'interfaccia di USB. Quando l'interfaccia di USB non è usata, D+ è livello tirato e la d è minimo collegato.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, guerriero 20 V della mousse, ruota del guerriero 24 della mousse): Linea dell'interfaccia del topo PS/2, collegata all'interfaccia ospite. PS2CLK può essere usato come l'uscita della porta seriale, collegata al chip del driver RS232 per determinare la linea del topo di serie TXD. Una volta non in uso, deve essere sospeso (internamente tirato su).
PS2CLK, PS2Data (MouseWarrior24 EyeII): Linea dell'interfaccia del topo PS/2, collegata all'interfaccia ospite. Una volta non in uso, deve essere sospesa (internamente tirato su).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): L'input di segnale di serie di RTS richiede il circuito ausiliario esterno. Quando il perno è tirato in basso, la trasmissione dei dati della porta seriale è bloccata ed il chip è risistemato quando cambia dal minimo al livello. Questo perno deve essere tirato in basso quando la porta seriale non è usata.
BSA: La linea di dati dell'interfaccia di BSA, deve essere lasciata il galleggiamento una volta non in uso (interno tiri su).
Del nord, Sooth, orientale, ovest (MouseWarrior 20 V): Colleghi con il sensore di VersaPointTM di elettronica di Intellink. Quando gli atti massimi della forza esterna sul sensore, una resistenza dovrebbero essere collegati a questo perno per uso nel circuito doppio di integrazione scaricare il condensatore (vedi l'introduzione di esempio per i dettagli).
X1, X2, Y1, Y2 (ruota O, MouseWarrior24 di MouseWarrior20): La codifica integrale ottica o l'input di segnale della parte meccanica del topo, il bordo di caduta X1 prima del bordo di caduta X2 significa lo scorrimento a destra, il bordo di caduta Y1 prima del bordo di caduta Y2. Il convertitore fotoelettrico deve avere una resistenza abbattuta o utilizzare un rivelatore fotoelettrico di innesco di Schmitt.
Palladio, SDIO, SCLK (MouseWarrior24 EyeII): Questi perni possono direttamente essere collegati ai perni corrispondenti del sensore ADNS2051 (interno tiri su).
Z1/Down, Z2/Up (ruota MuseWarrior24, MouseWarrior24 EyeII): Input integrale ottico di codice facendo scorrere la ruota o i bottoni del rotolo. Questa funzione può essere attivata tramite il perno dei bottoni. Il bordo di caduta di Z1 precede il bordo di caduta di Z2, che significa lo scivolamento verso l'alto. È tirato su internamente da una resistenza ed il convertitore o il bottone fotoelettrico deve essere tiratoe giù per frantumare.
Bottoni (ruota di Muse Warrior 24, occhio del guerriero 24 della mousse II): Quando facendo uso della funzione della ruota del rotolo, questo perno sta galleggiando. Nel per mezzo del bottone per generare la funzione scorrevole, questo perno è collegato ed il bottone scorrevole è collegato allo Z1/Down, Z2/Up appunta (interno tiri su).
En (MuseWarrior20 O, MouseWarrior24Wheel): Il LED permette al segnale del codificatore integrale ottico. l'uscita dello Aperto scolo, che può assorbire 24mA corrente, richiede una resistenza esterna.
En (MouseWarrior24 EyeII): Il potere permettere al segnale di HDNS2000 (chip ottico del sensore). l'uscita dello Aperto scolo, internamente tirata su da una resistenza, richiede un circuito ausiliario esterno.
Sinistro, giusto, centro: A sinistra, giusto ed input medio del bottone di topo. Per interno tiri su, il segnale in ingresso deve essere vicino frantumare.
quarto (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): Introduca il quarto bottone di topo. Per interno tiri su, il segnale in ingresso deve essere vicino frantumare.
quinto (MouseWarrior24 EyeII): Introduca il quinto bottone di topo. Per interno tiri su, il segnale in ingresso deve essere vicino frantumare.
CExt: Quando USB è sospeso per controllare lo stato di sveglia, questo perno è utilizzato per svegliare periodicamente l'unità di elaborazione. Un circuito esterno di RC è richiesto.
Tirata in terra: Questo perno è utilizzato per frantumare il prodotto finito di MouseWarrior.
XOut, Xin: L'oscillatore ceramico esterno 6MHz (l'oscillatore di quarzo può causare l'instabilità), non altri dispositivi ausiliari è necessario. Un segnale di orologio esterno 6MHz può anche essere input al perno di Xin ed il perno di XOut dovrebbe essere lasciato il galleggiamento.
GD: terra di potere.
Vcc: Il polo positivo dell'alimentazione elettrica.
figura 2
Caratteristiche e descrizione di lavoro dell'interfaccia:
Il chip di MouseWarrior realizza una serie di operazioni risistemate quando è alimentato sopra. Quando il potere è acceso appena, tutto l'tirata-UPS interno è disabile e sono permesse a durante l'operazione risistemata. Dopo che l'inizializzazione è completata, MousseWarrior individua quale interfaccia del topo è attiva. Se nessun'interfaccia attiva è individuata all'interno di 5s, MousseWarrior usa il modo dell'interfaccia PS/2 per difetto.
Nel usando il modo universale dell'interfaccia seriale di USB, MouseWarrior è usato come dispositivo standard dell'interfaccia uomo/macchina (NASCOSTO), compatibile con i driver standard ed il codice di paese è 0. MouseWarrior 20 O definisce 3 tasti del mouse, il guerriero 20V del topo definisce 4 tasti del mouse, la ruota del guerriero 24 del topo e l'occhio II del guerriero 24 del topo definisce 4 tasti del mouse e ruote del rotolo.
Quando facendo uso del modo dell'interfaccia PS/2, il dispositivo di MouseWarrior è segnato come 0, che definisce le chiavi sinistre, concentrare e giuste per essere compatibile con l'azionamento standard del sistema. La ruota di MouseWarrior 24 ed il guerriero 24 EyeII del topo sono compatibili con l'attrezzatura di interfaccia PS/2 del protocollo di Microsoft Internet Explorer TM. Il loro numero dell'unità può essere definito come 3 con un dispositivo della ruota del rotolo allegato, o come 4 con un quarto bottone allegato.
Mentre l'ADC (bus da tavolino di Apple del bus da tavolino di Apple Computer) ed il topo di serie attualmente più di meno sono utilizzati in Cina, non saranno ripetuti qui. Coloro che è interessato possono riferirsi alla letteratura pertinente.
Circuito di applicazione:
Figura 2 mostra il circuito del topo progettato con MouseWarrior 20 V ed il circuito di interfaccia del sensore è segnato nella la figura. Il circuito sostiene USB, l'ADC, PS/2 e le interfacce seriali. I lettori possono scegliere secondo i loro bisogni e gli utilizzatori finali possono anche scegliere l'interfaccia appropriata.

I parametri elettrici del topo senza fili:

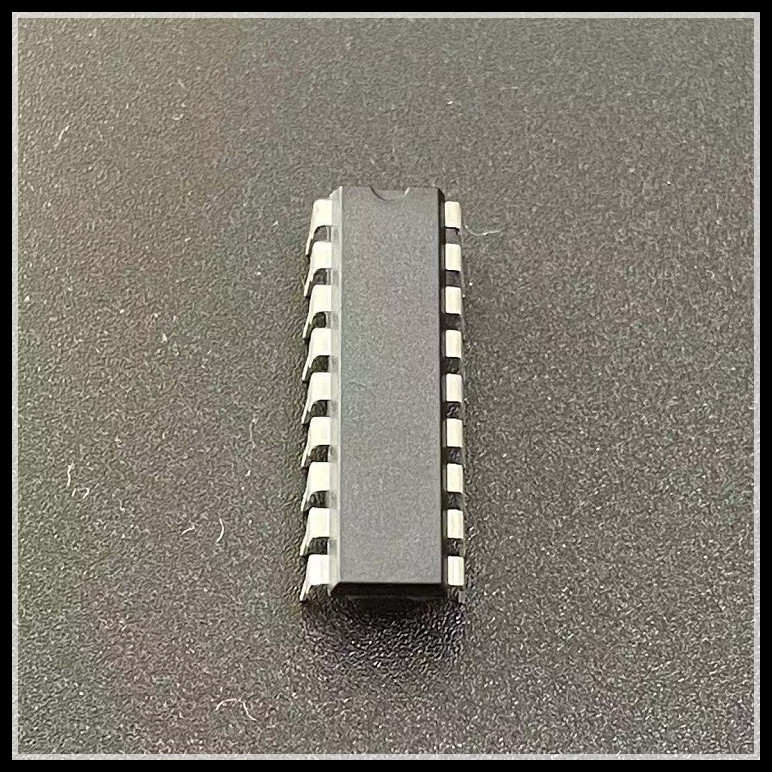

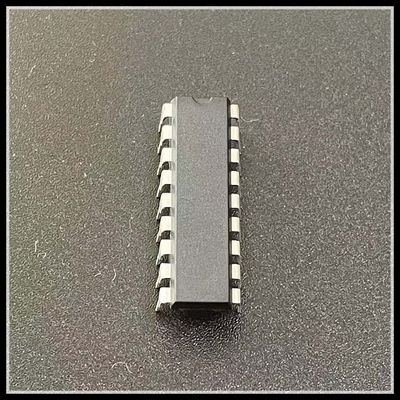

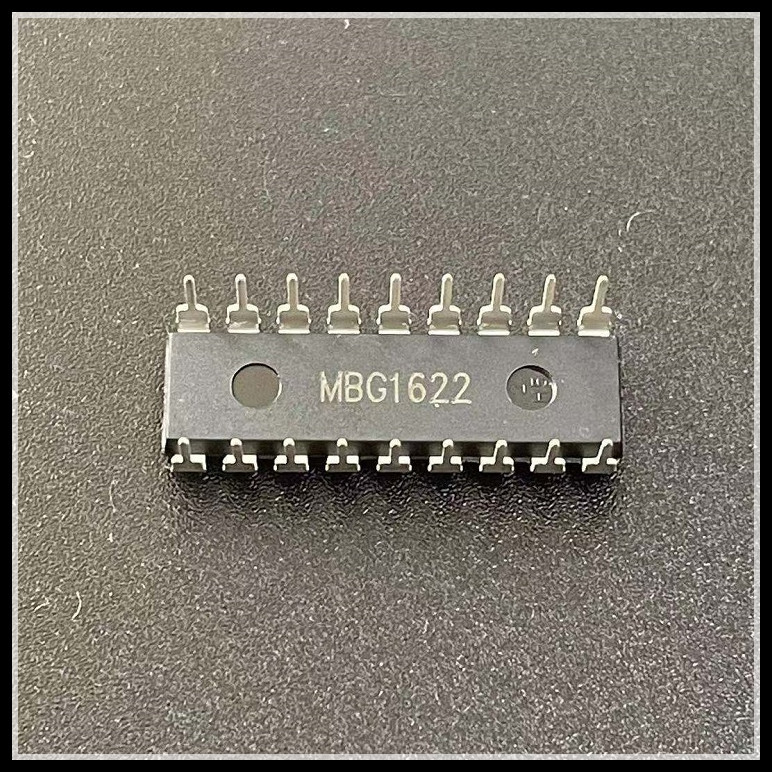

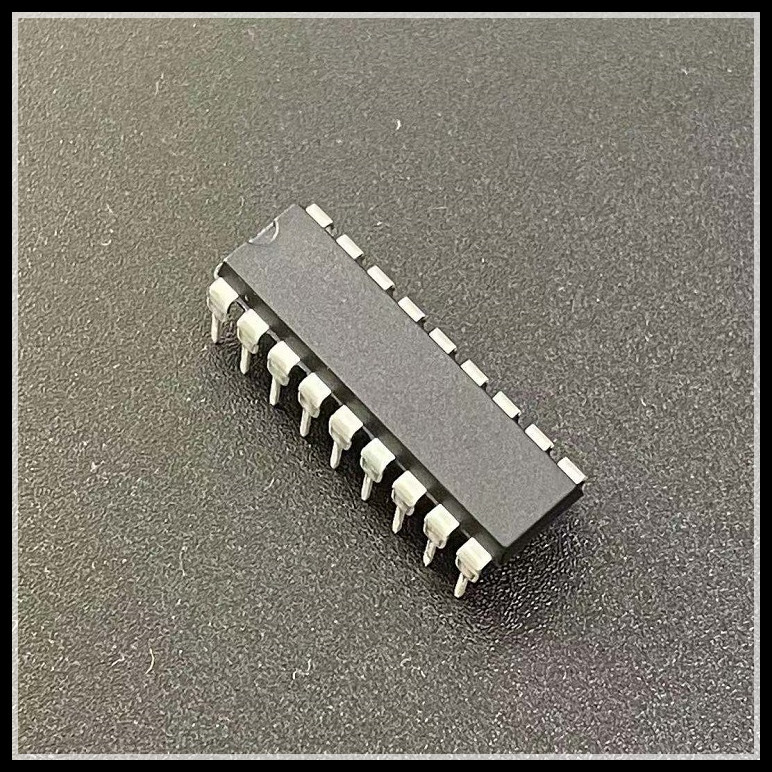

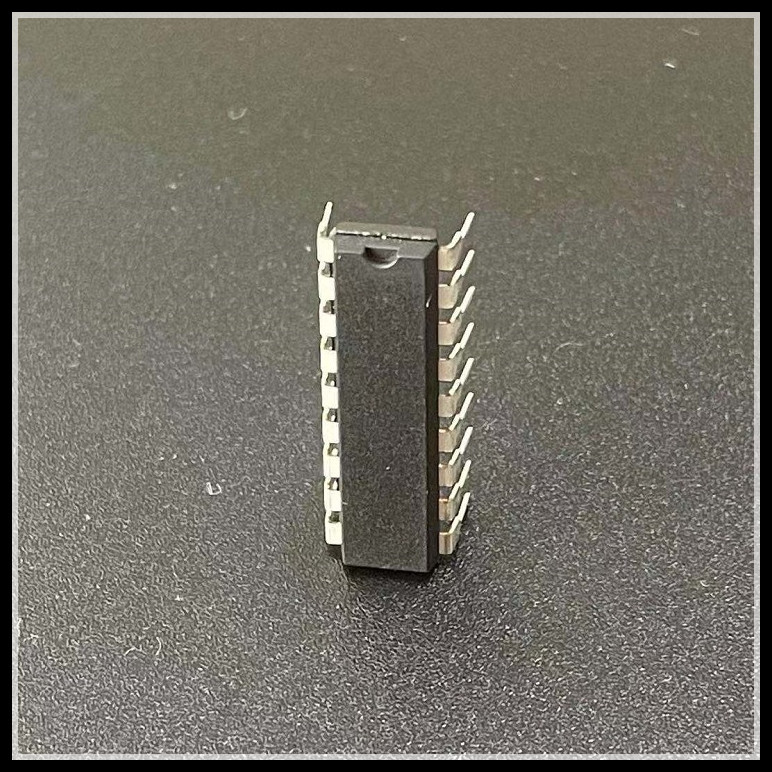

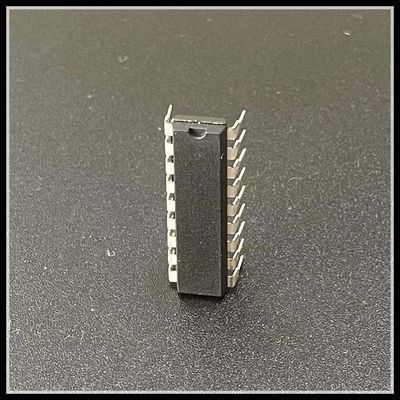

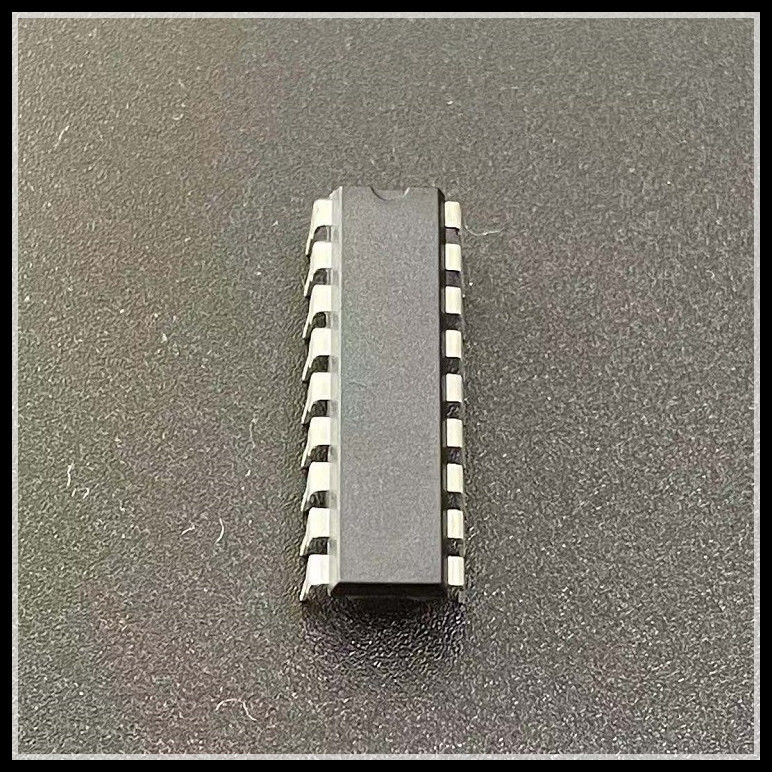

Presentazione di immagine di prodotto:
