Luogo di origine: | Shenzhen, Cina |
---|---|
Marca: | guangzhi |
Certificazione: | CE、FCC、RoHS、IP67 |
Numero di modello: | GZ-P001-1622 |
Quantità di ordine minimo: | 1pcs |
Prezzo: | To be quoted |
Imballaggi particolari: | Singola dimensione del pacchetto del prodotto: 430*10mm, dimensione del cartone: 482*320*275; |
Tempi di consegna: | 10-20 giorni del lavoro |
Termini di pagamento: | T/T, Paypal |
Capacità di alimentazione: | 100000PCS |
funzione: | Topo metallico | Temperatura ambiente: | -55~+125℃ |
---|---|---|---|
Temperatura di stoccaggio: | -65~150℃ | Tensione VCC da frantumare: | -0.5~+6.0V |
Interfaccia: | USB | Corrente massima del lavandino di qualsiasi perno: | 40mA |
Compatibilità: | Windows Vista, XP, 2000, ME, 98 | Certificato: | ROHS |
Evidenziare: | Chip senza fili integrato del topo di IC,Chip senza fili del topo dell'interfaccia Ps2,ROHS ha integrato il chip del topo di IC |
L'interfaccia Ps2 ha integrato il certificato senza fili del chip ROHS del topo di IC
L'interfaccia senza fili metallica di USB del chip del topo ha integrato il chip del topo ottico di IC
Nome del chip: Chip del topo ottico
Modello del chip del topo: GZ-P001-STC
Descrizione di funzione
Temporizzatore/contatore
Il chip della tastiera fornisce tre temporizzatore di 16 bit/contatori T0, il T1, T2. Ciascuno può essere usato come contatore generale. Quando T0/T1/T2 è usato come temporizzatore, l'unità di tempo usata per avviare il temporizzatore è il ciclo macchina. Un ciclo macchina è uguale a 12 o 6 cicli di oscillazione, secondo se l'utente configura il chip per essere nel modo 12T o nel modo 6T. Quando T0/T1/T2 è usato come contatore, l'evento di conteggio è il perno corrispondente di T0/T1/T2 alto a cambiamento a basso livello». In questo modo, i campioni del chip i perni T0/T1/T2 ogni ciclo macchina. Una volta che il risultato è 1 - 0, i conteggi di chip 1 al contatore. Dovrebbe essere notato che quando funzionando come contatore, la larghezza di alto impulso o dell'impulso basso del perno T0/T1/T2 deve essere maggior di un ciclo macchina. Ci sono due registri speciali per configurare T0 ed il T1. Sono TMOD, TCON hanno due registri speciali per configurare il T2. Sono T2MOD, T2CON
Porta seriale (UART)
La porta seriale del chip del topo è duplex, può inviare e ricevere i dati allo stesso tempo. I dati hanno inviato e ricevuto per dividere lo stesso registro speciale SBUF. C'è realmente due registri di SBUF dentro il chip, uno per l'invio ed uno per ricevere. La porta seriale può lavorare in 4 modi differenti.
Modo 0
Solitamente, questo modo puramente è usato per espandere il porto dell'ingresso/uscita del chip. In questo modo, sia ricevere che inviare i dati per passare tramite il perno di RXD e TXD producono un orologio sincrono dello spostamento. Che cosa è inviato o ricevuto è dati di 8 bit, con il pezzo più basso in primo luogo e suo di baud rate è riparato a 1/12 dell'orologio di MCU.
Modo 1
Invii tramite il perno di TXD o ricevi una struttura di 10 dati pungenti tramite il perno di RXD. La struttura di dati comprende 1 bit di inizio (0), 8 bit di dati e 1 bit di stop (1). Dopo che la ricezione è completa, il bit di stop è immagazzinato in RB8 di SCON. Di baud rate (modo 1) = 2SMOD X (tasso di straripamento T1) /32 o = tasso /16 di straripamento del T2
Modo 2
Invii tramite il perno di TXD o ricevi una struttura di 11 dato pungente sul perno di RXD. La struttura di dati comprende 1 bit di inizio (0), 8 bit di dati, 1 nono bit programmabile e 1 bit di stop (1). Nel inviare, il nono pezzo viene da TB8 di SCON. Nel ricevere, la nona cifra sarà immagazzinata in TB8 di SCON. Di baud rate può essere 1/32 o 1/64 della frequenza di clock; di baud rate (modo 2) = 2SMOD X OSC/64
Modo 3
Il modo 3 è lo stesso salvo che di baud rate è differente da di baud rate del modo 2. (il modo 3) = 2SMOD X (tasso di straripamento T1) /32 o = il tasso /16 di straripamento del T2 per tutti i modi, scrivente a SBUF comincerà inviare. Per il modo 0, se RI=0 e REN=1, la ricezione comincia. Per altri modi, se REN=1 e un bit di inizio è introdotto, cioè, se c'è un bordo di caduta, la ricezione comincia.
Spenga il modo
Gli insiemi di utente PCON.1 per fare il chip entrare nel spengono il modo. In spenga il modo, l'orologio del chip è fermato. RAM e gli SFR interni del chip rimangono identicamente. Il metodo di sveglia può essere risistemazione dell'hardware o interruzioni di esterno di /INT0, di /ITN1, di /INT2 e di /INT3. Quando l'hardware è risistemato, attenzione di paga per tenere almeno il livello RISISTEMATO del perno per più di 10ms per stabilizzare l'orologio. Il programma comincia eseguire dall'indirizzo 0x0000. Se è un'interruzione esterna di sveglia, il programma salterà nel vettore di interruzione ed eseguirà l'elaborazione di interruzione. Per usare un'interruzione esterna per svegliare, l'interruzione esterna deve essere presentata correttamente entrare spegne il modo.
Stato di Pin nel modo IN OZIO e spegnere modo:
Modo | Spazio di programma | BIRRA INGLESE | PSEN | P0 | P1 | P2 | P3 |
IN OZIO | interno | 1 | 1 | Dati | Dati | Dati | Dati |
IN OZIO | esterno | 1 | 1 | Galleggiante | Dati | Indirizzo | Dati |
Spenga il modo | interno | 0 | 0 | Dati | Dati | Dati | Dati |
Spenga il modo | esterno | 0 | 0 | Galleggiante | Dati | Dati | Dati |
Tensione di funzionamento |
4.5V~5.5V |
Tipo di interfaccia |
USB PS2 |
Rapporto della lente |
1:1 |
DPI |
800/1200 (difetto) |
Corrente (cellulare) |
20mA |
Corrente (non muoversi) |
5mA |
Corrente (spenga) |
0.5Ma |
Pacchetto |
DIP12 |

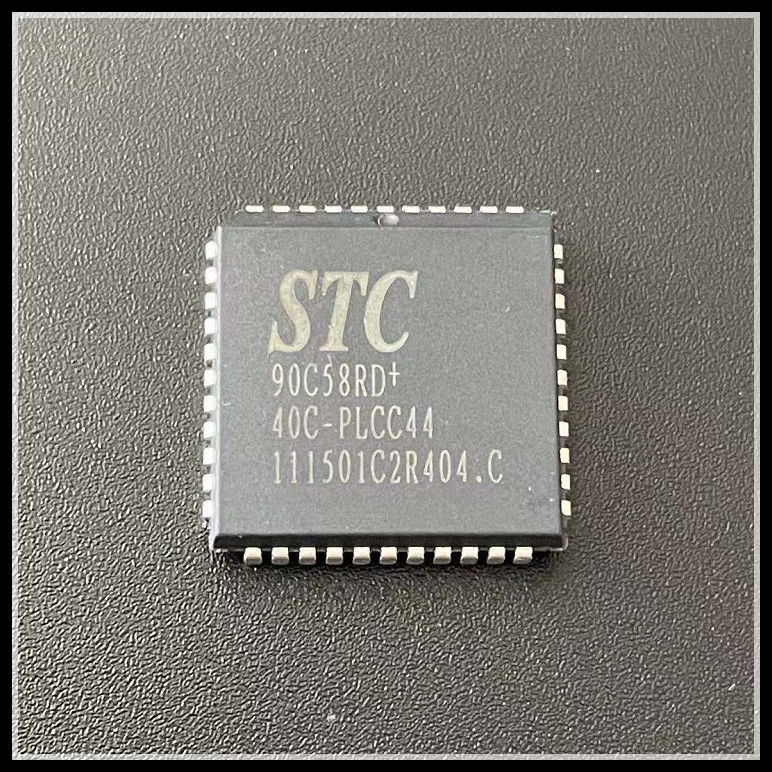

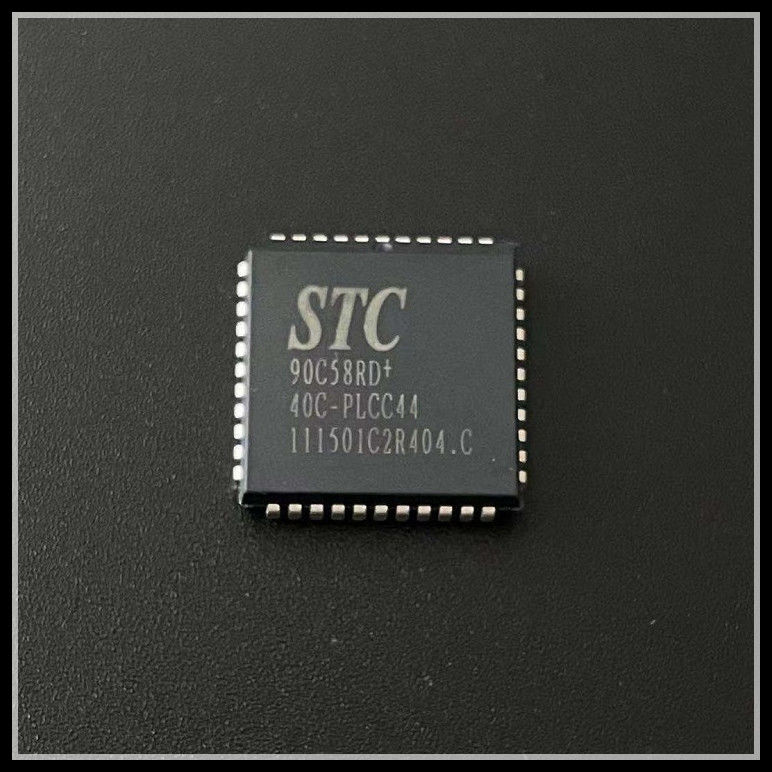

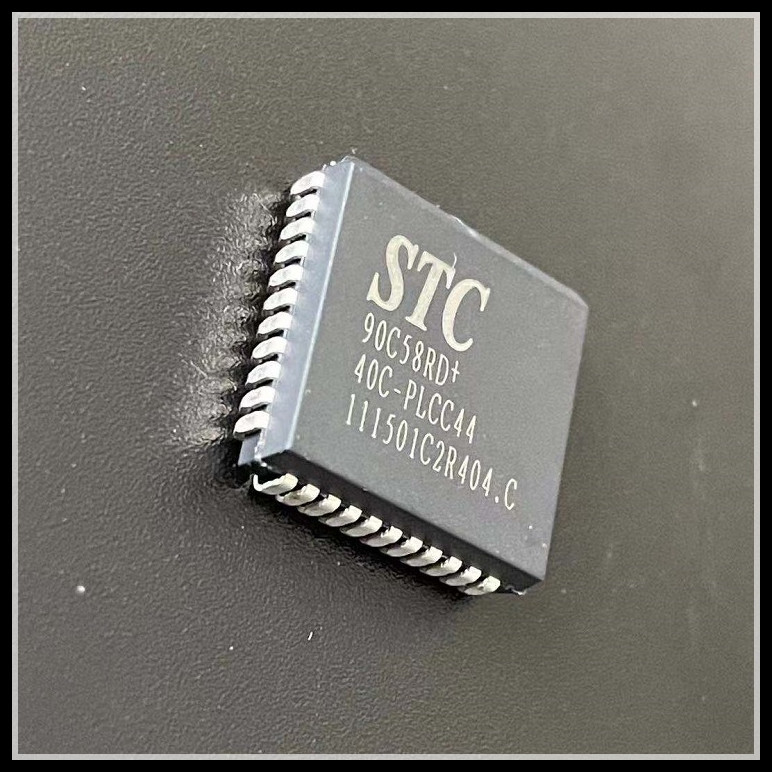

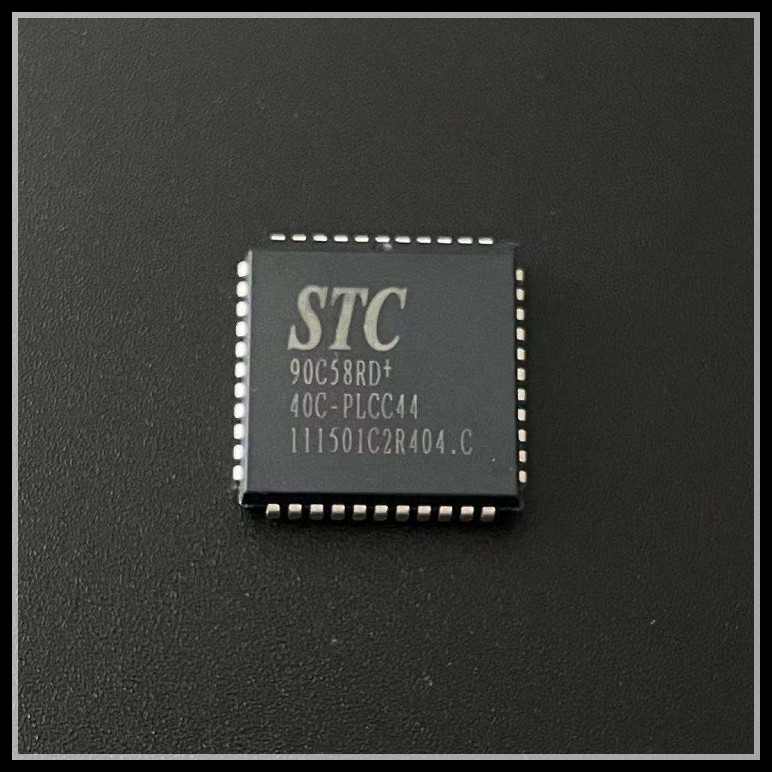

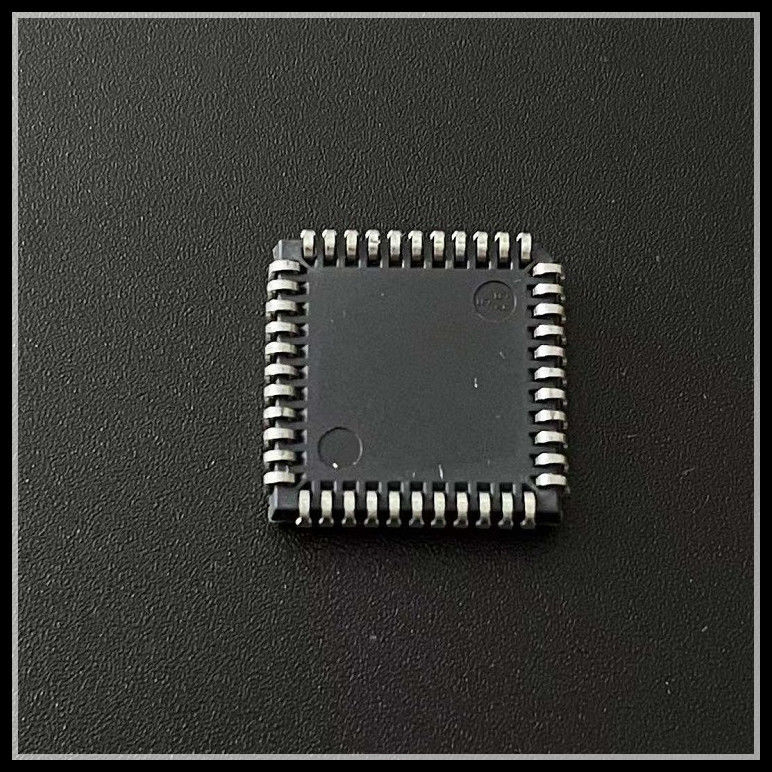

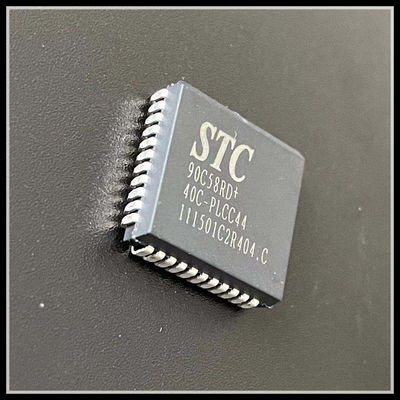

Presentazione di immagine di prodotto:
